1924 Ford Model T Roadster Pick-up

Pick-up finished, ready to make the body

Work in progress

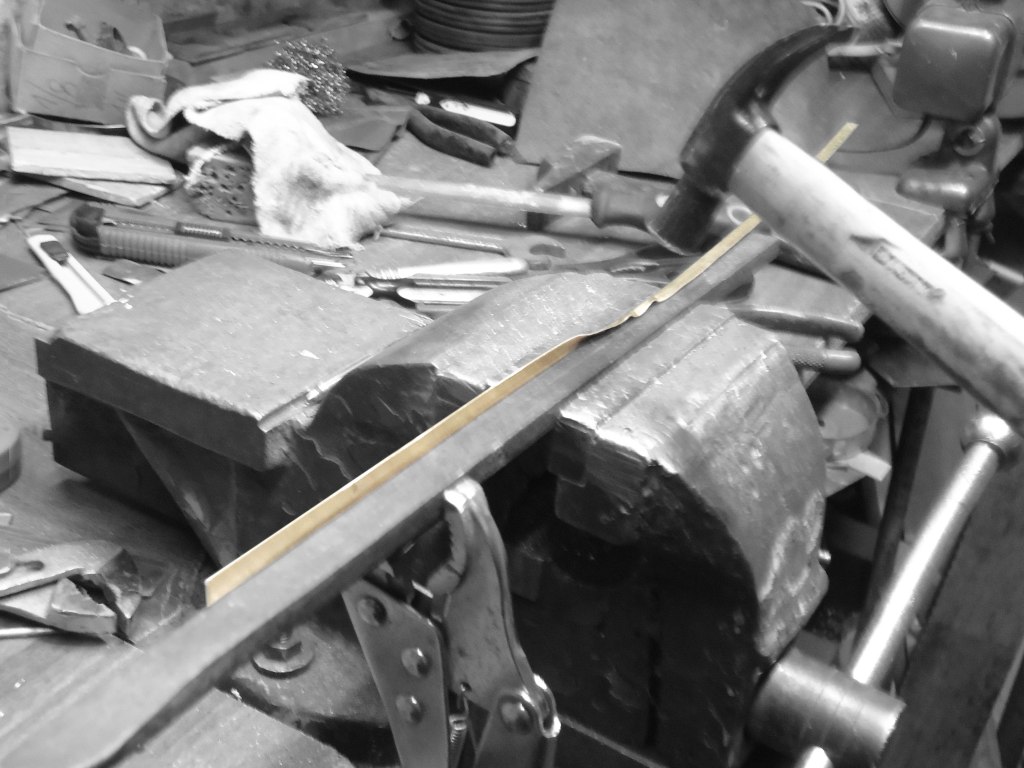

Comenzando con los largueros – Starting with the main rails

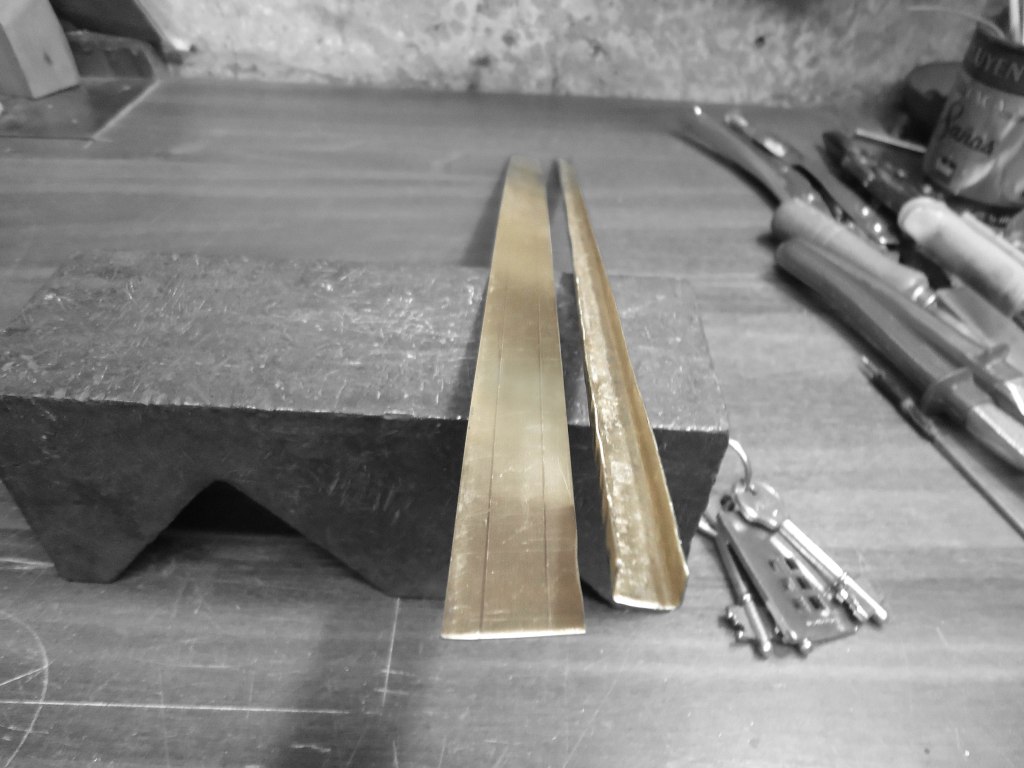

Largueros – Frame rails

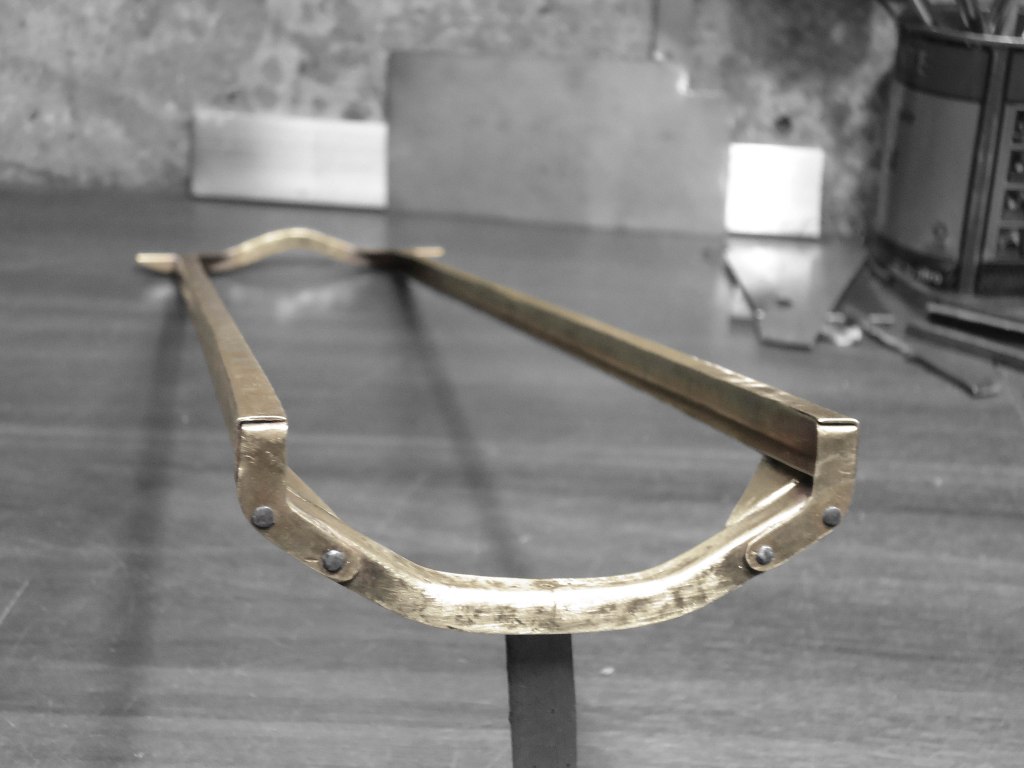

Chasis terminado. Soldado y remachado – Finished chassis. Welded and riveted

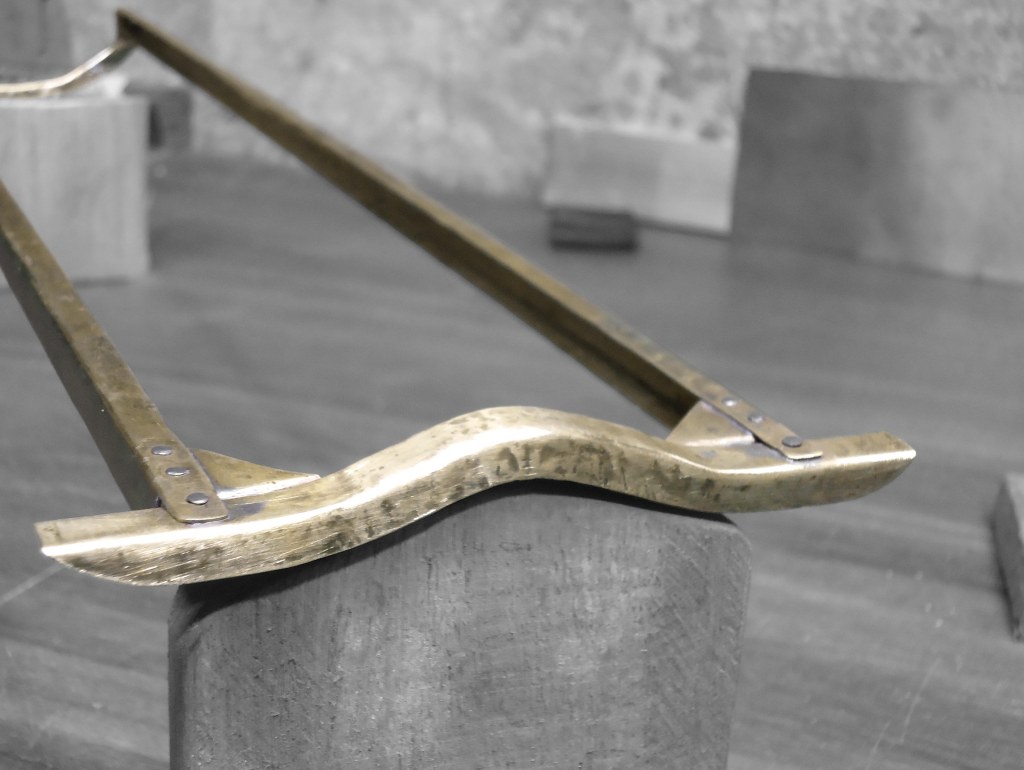

Chasis terminado. Vista trasera – Finished chassis. Rear view

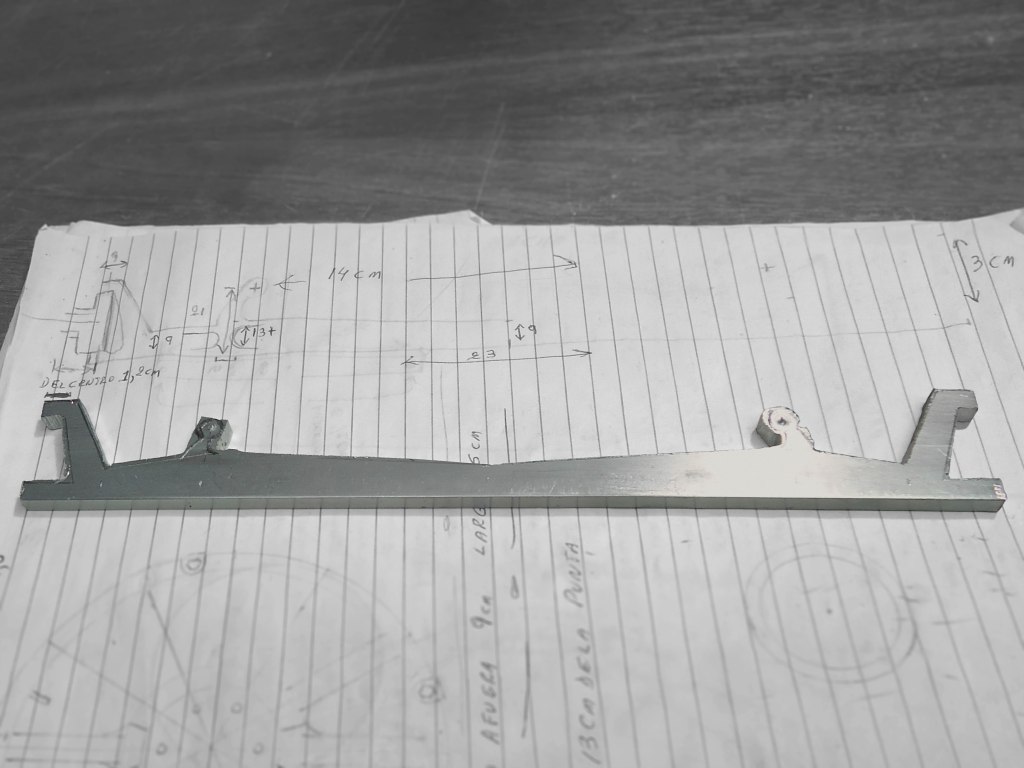

Eje delantero. Corte en aluminio 5mm – Front axle. Aluminum cut 5mm

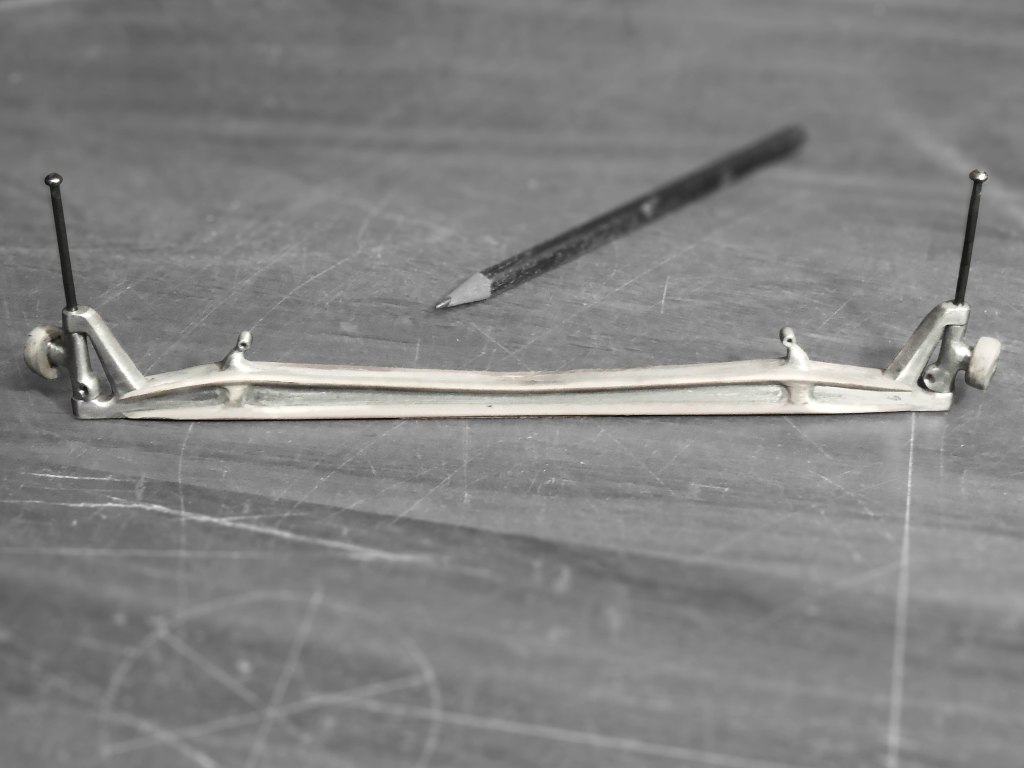

Eje delantero terminado – Front axle finished

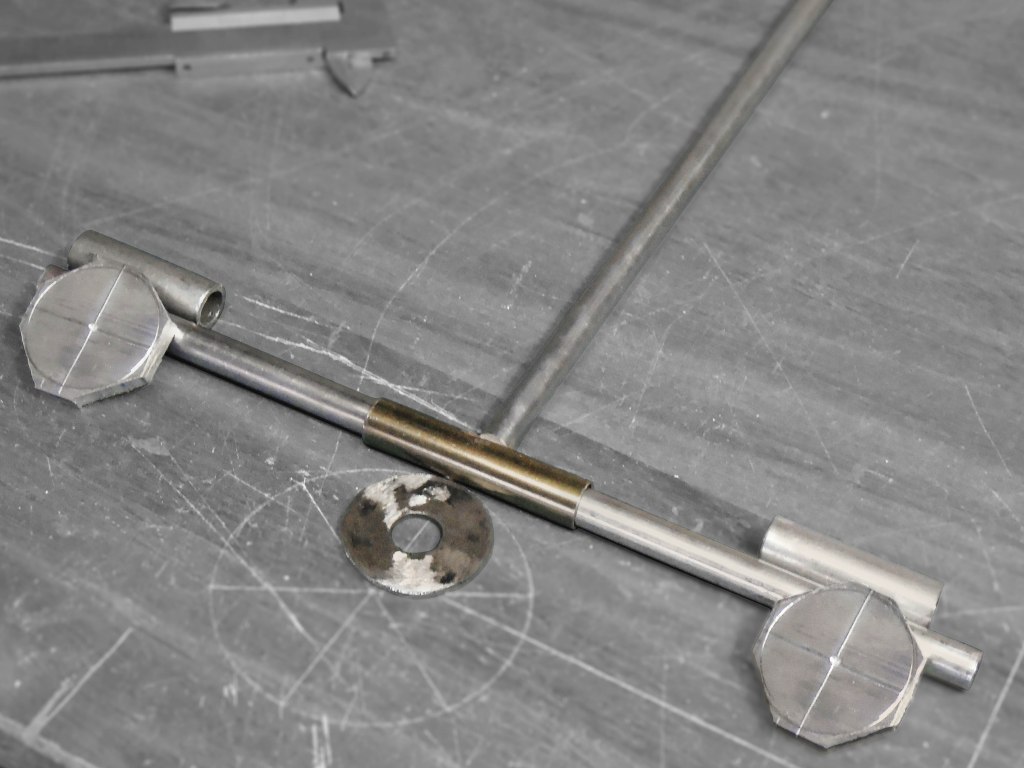

Eje trasero cortado. Listo para ensamblar – Rear axle. Cuts ready to assemble

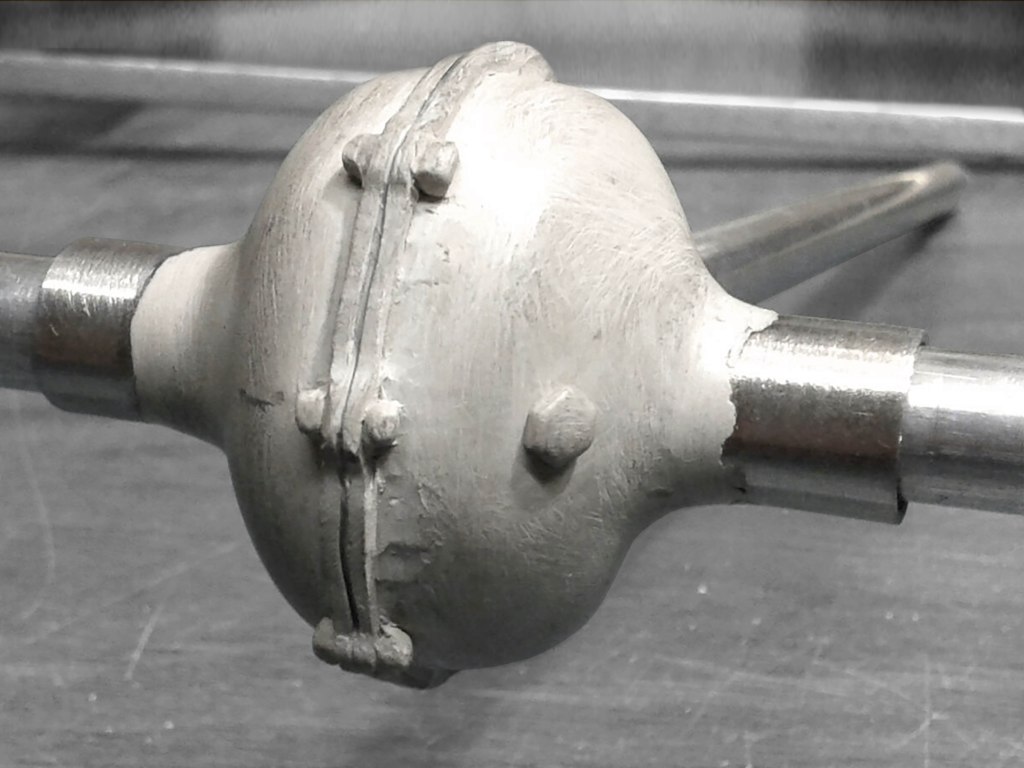

Dando forma al diferencial con epoxi – Differential. Epoxy shaping

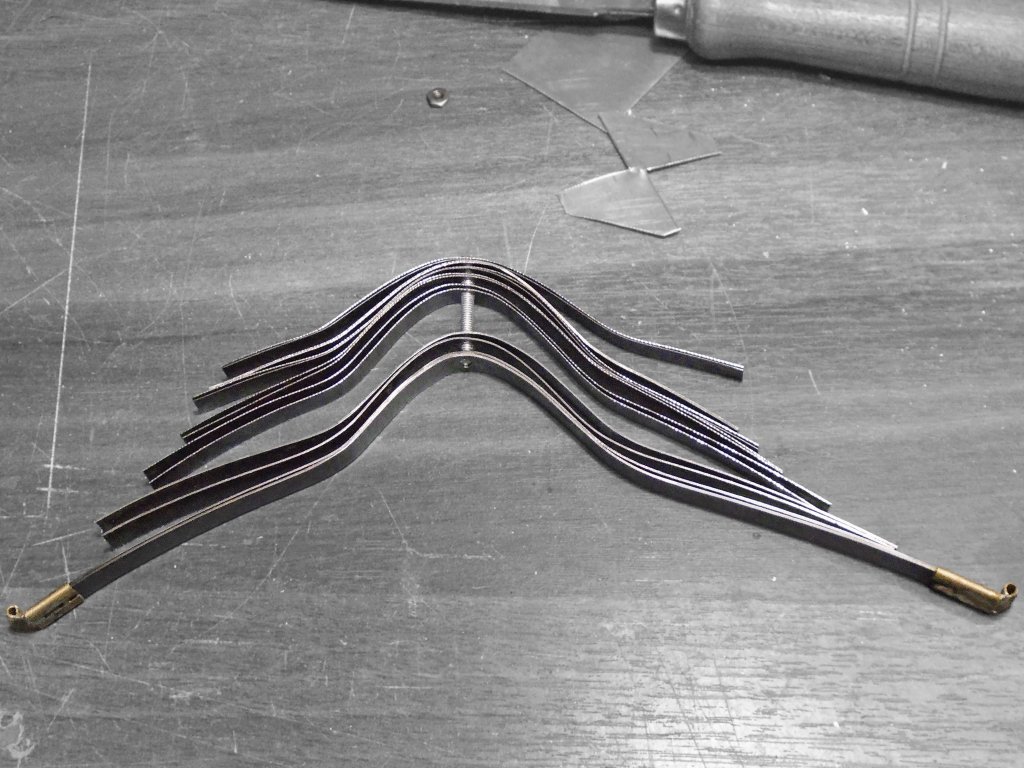

Elástico trasero. Doblando hojas de acero – Rear spring. Steel sheets bending

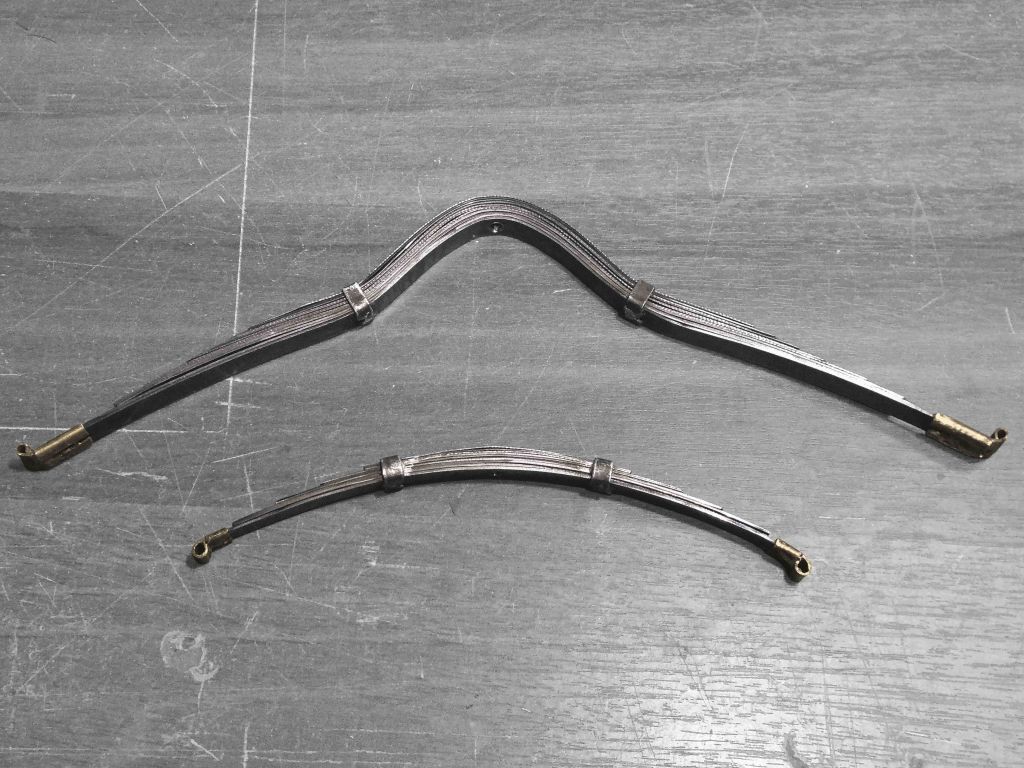

Elásticos delantero y trasero terminados – Front and Rear springs finished

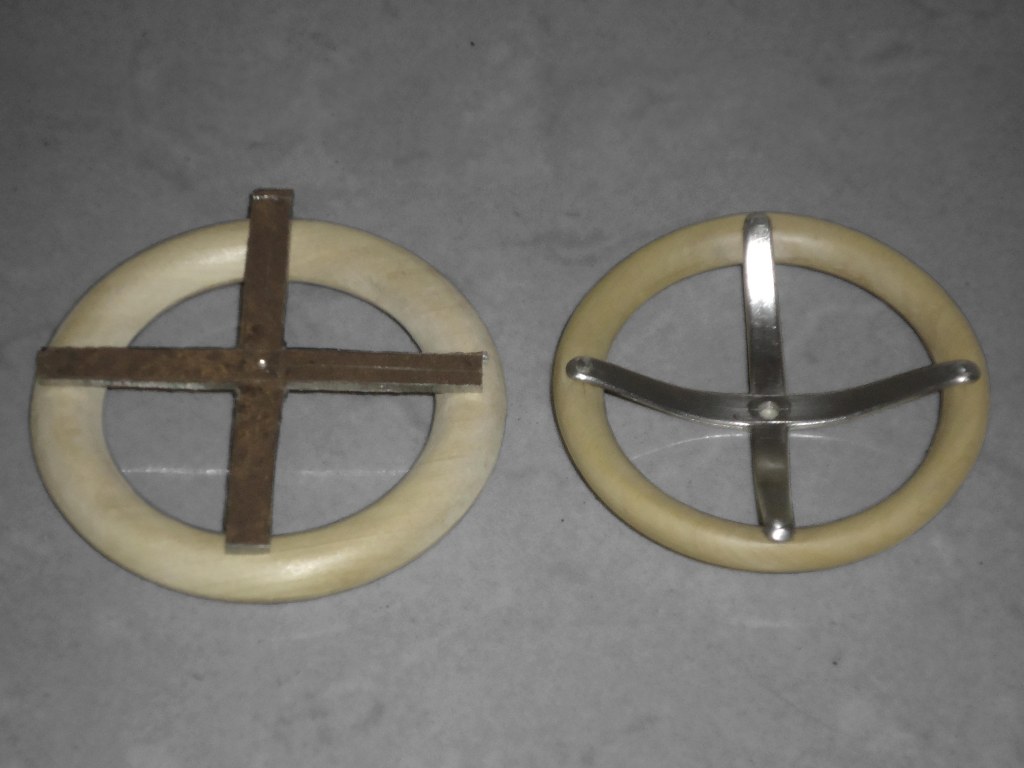

Transformación del volante. Aro de madera y chapa de 1m – Steering wheel transformation. Wooden ring and metal sheet 1mm

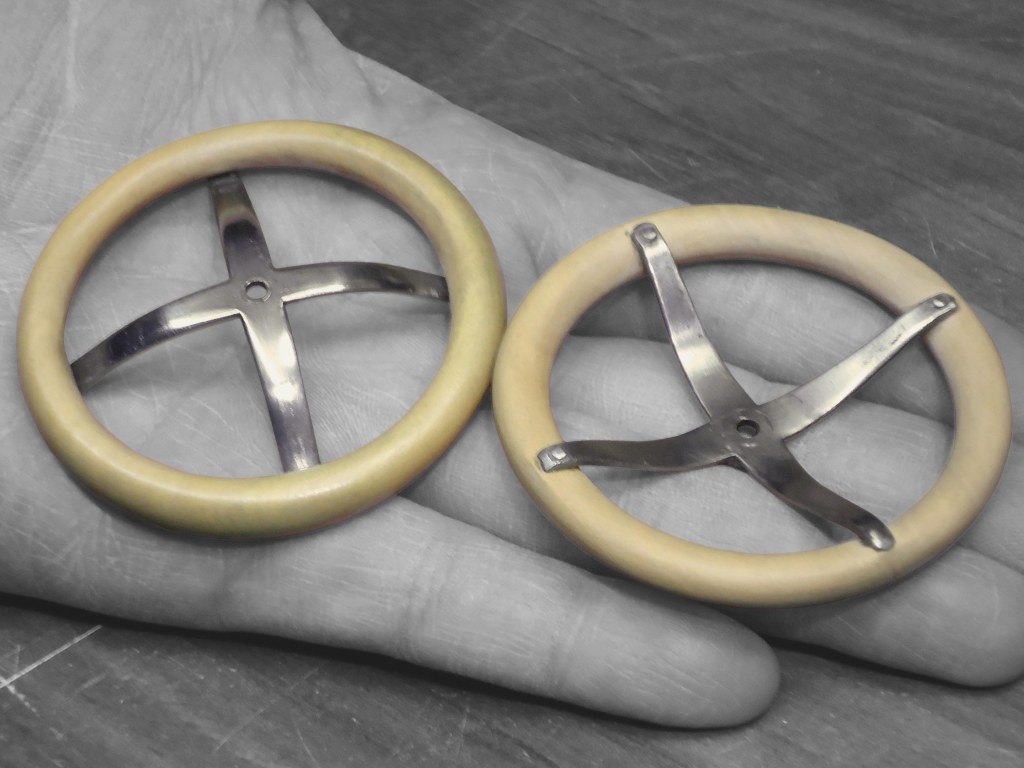

Volante terminado – Steering wheel. Finished

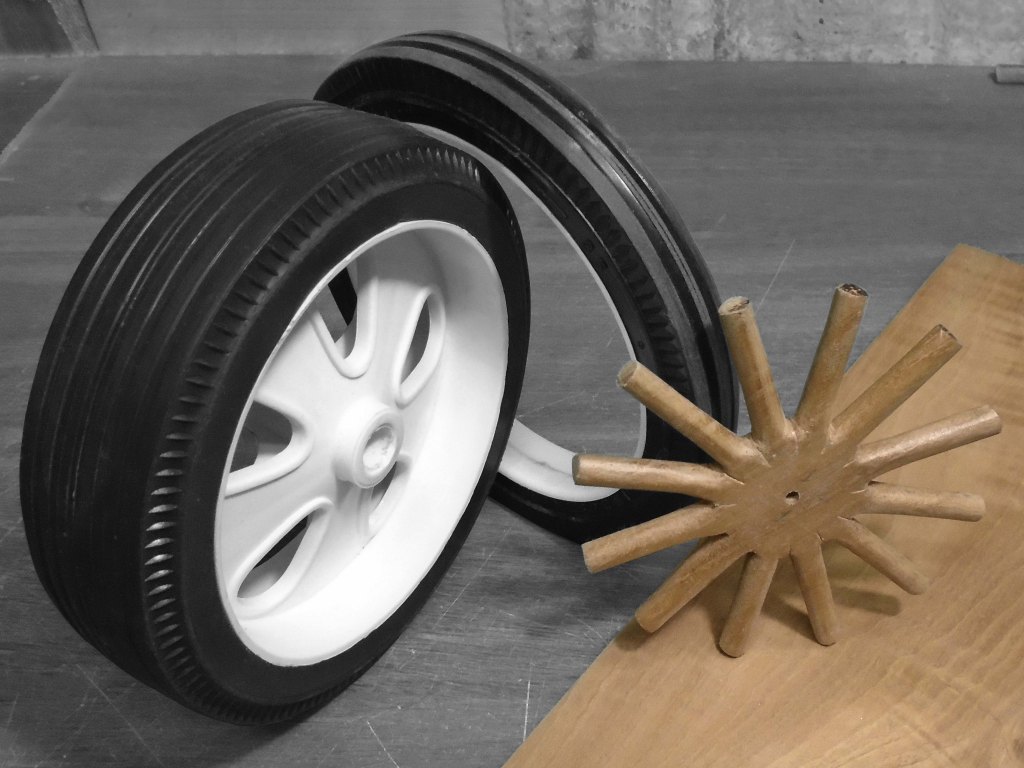

Rueda. Corte de ambos lados para armar cubierta y llanta. Rayos tallados a mano en cedro – Wheel. Both sides cut to assemble tire and rim. Wooden spokes hand carved from cedar

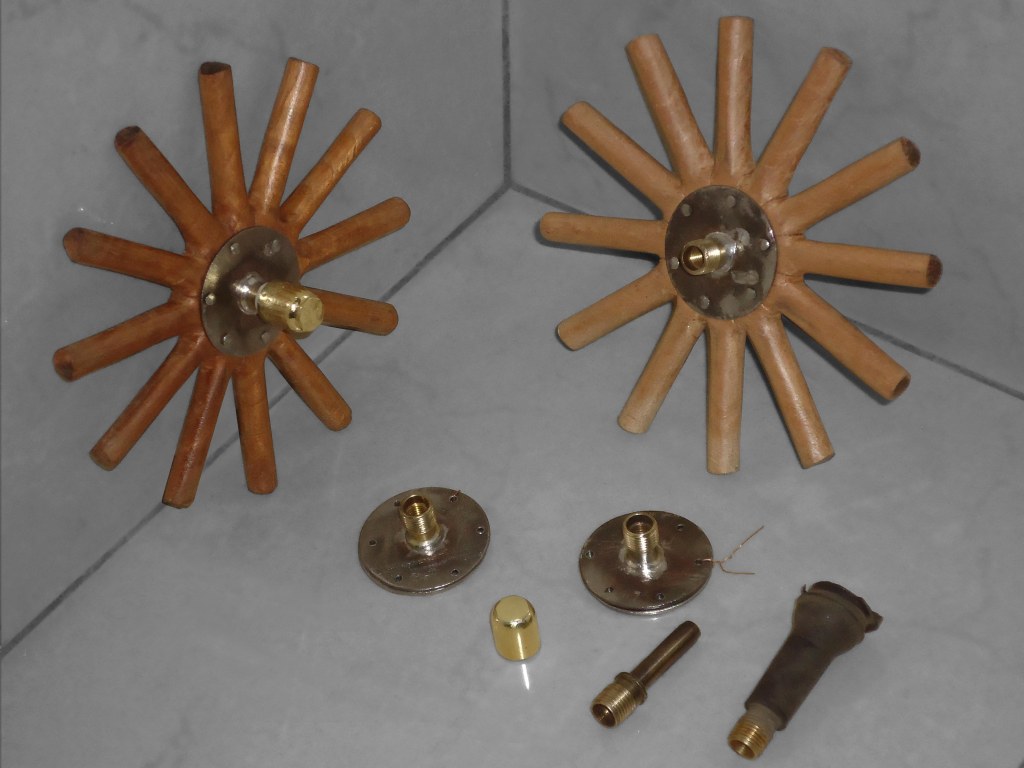

Armando la masa de las ruedas – Wheel hub assembly

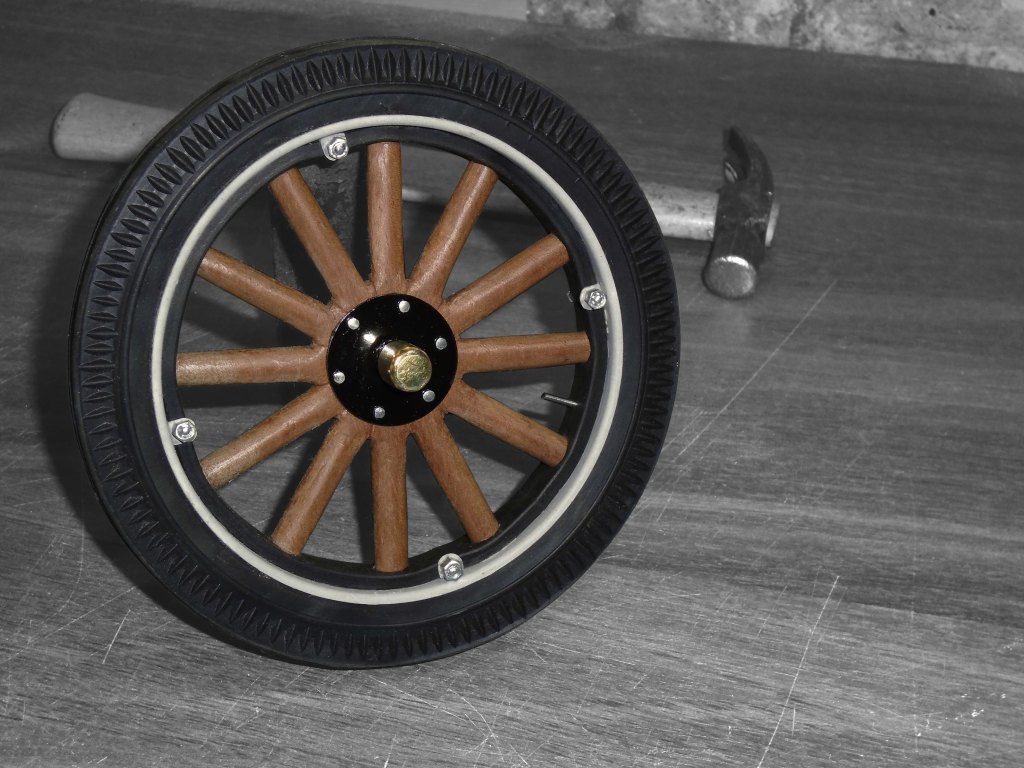

Rueda terminada – Finished wheel

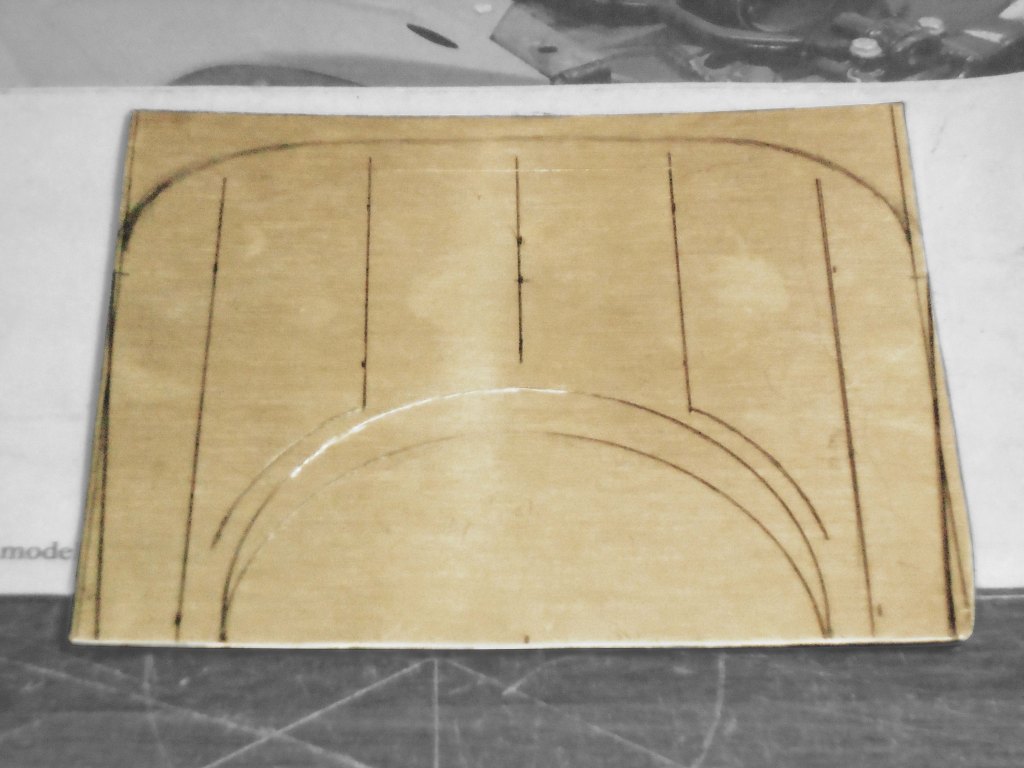

Dibujando el cortafuego. Bronce 0,5mm – Drawing the dash. Brass 0,50mm

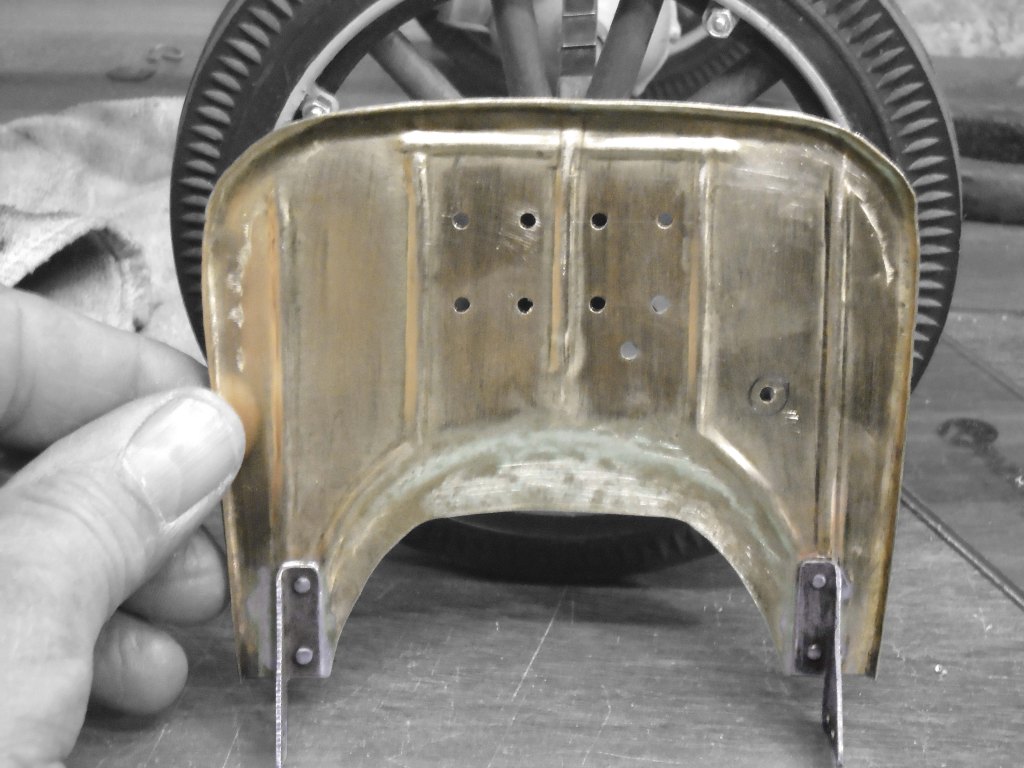

Cortafuego Terminado. Doblado y estampado a mano – Finished dash. Hand stamped and bent

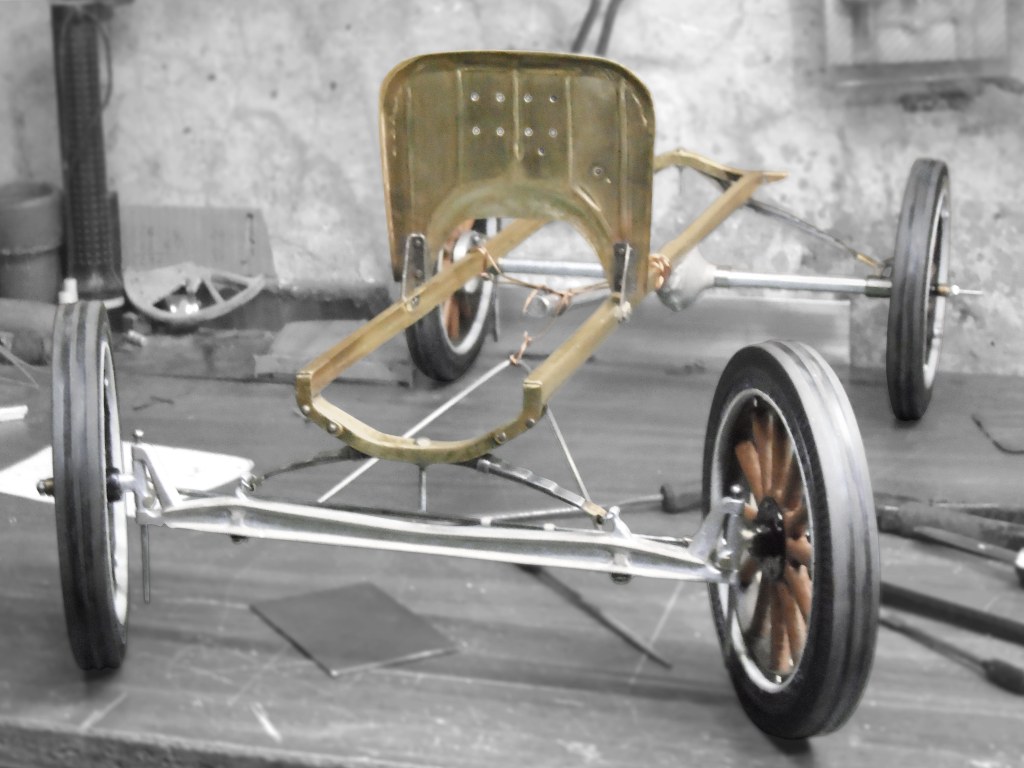

Cortafuego montado – Dash assembled

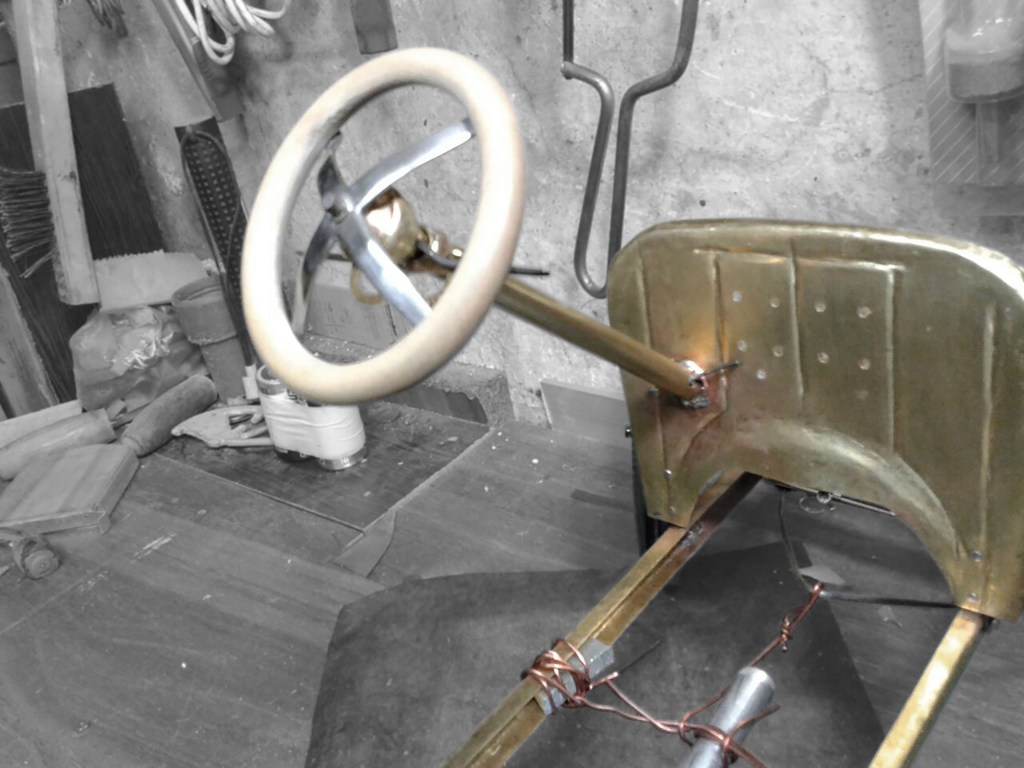

Columna de dirección – Steering column

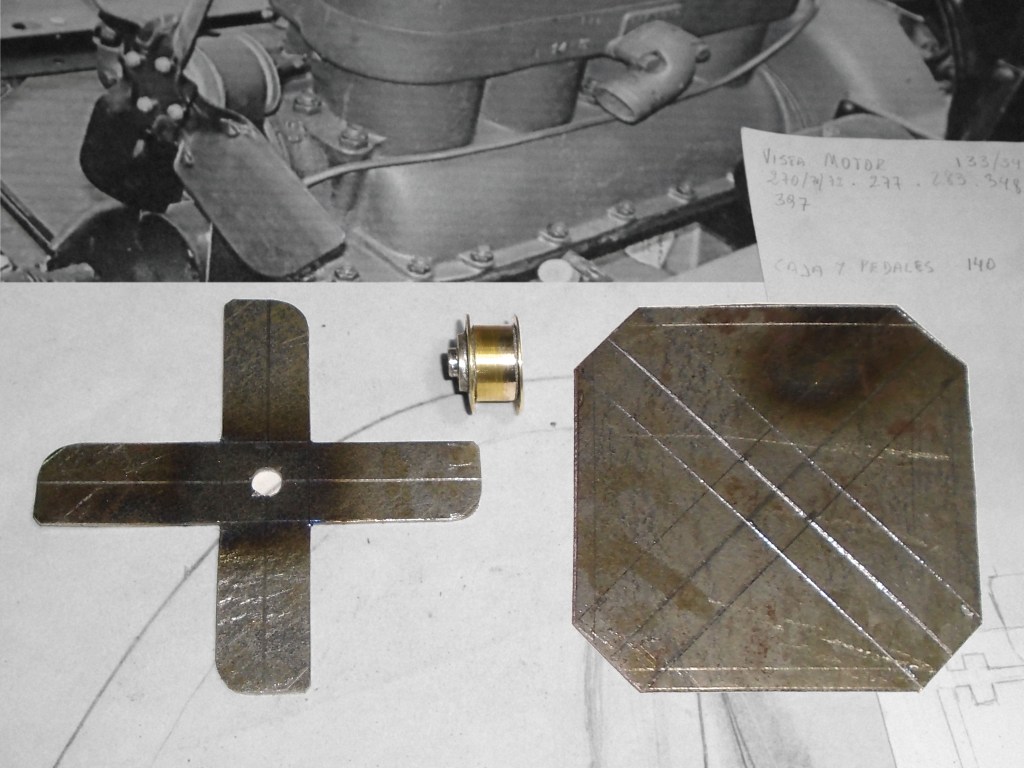

Comenzando con el ventilador. Palas y eje – Starting with the fan. Blades and hub

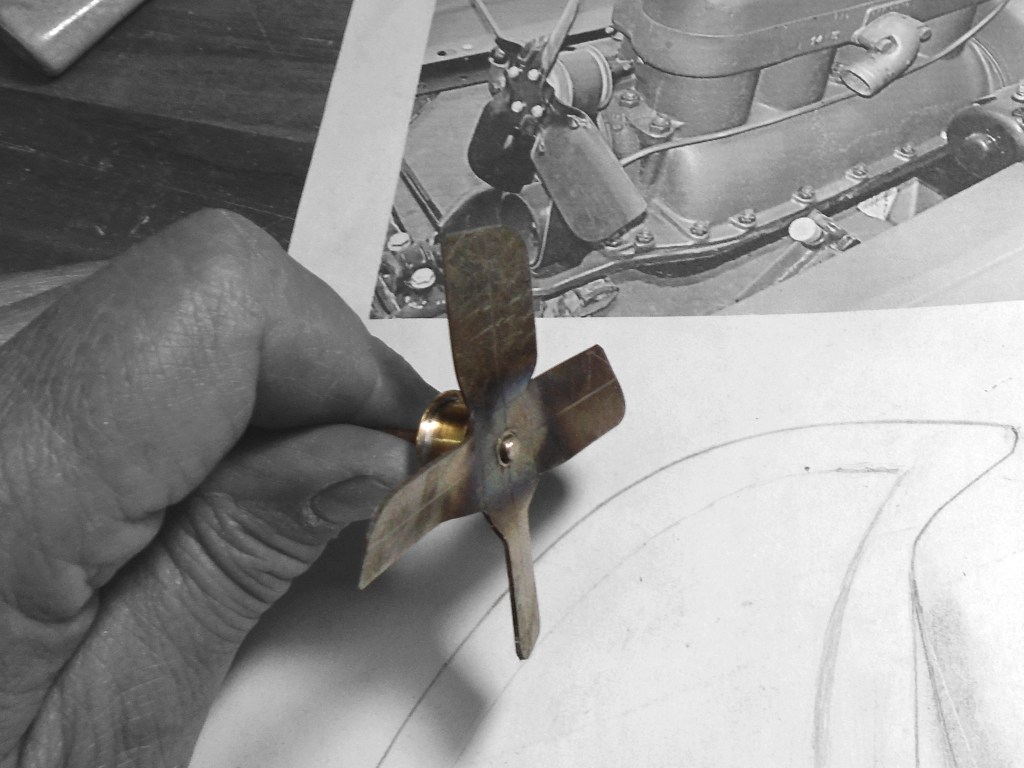

Ventilador terminado – Fan finished

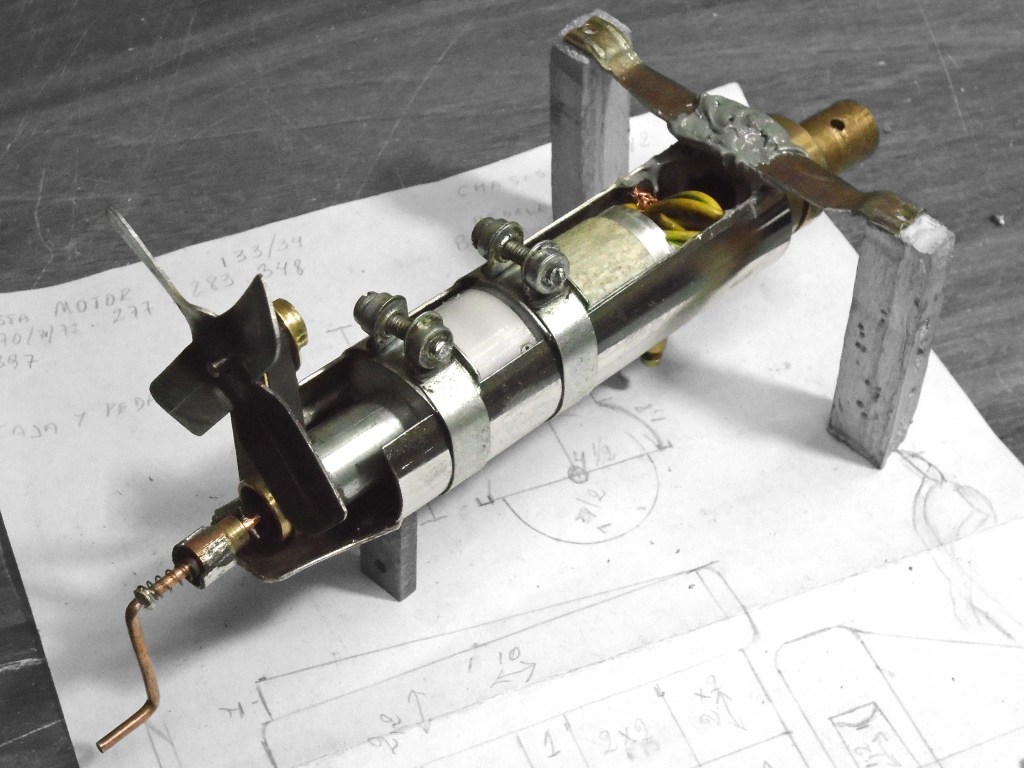

Motor eléctrico montado – Motor assembly

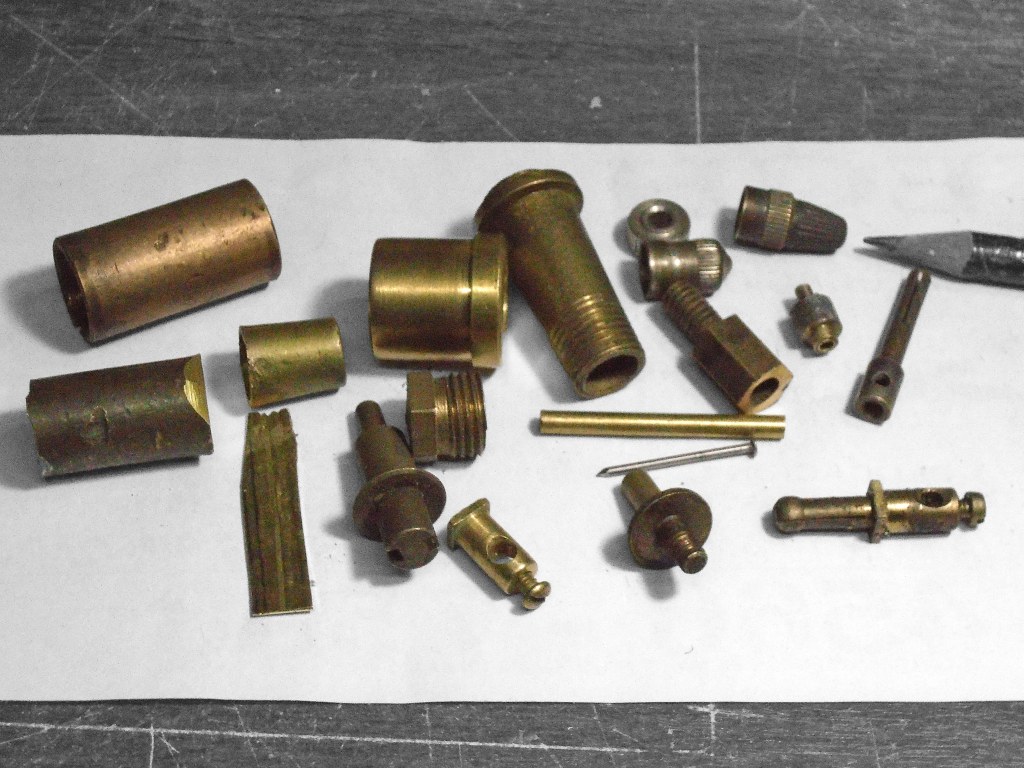

Piezas de bronce recuperadas para carburador, dínamo y motor de arranque – Brass plumbing fittings upcycled for carburetor, generator and starting motor

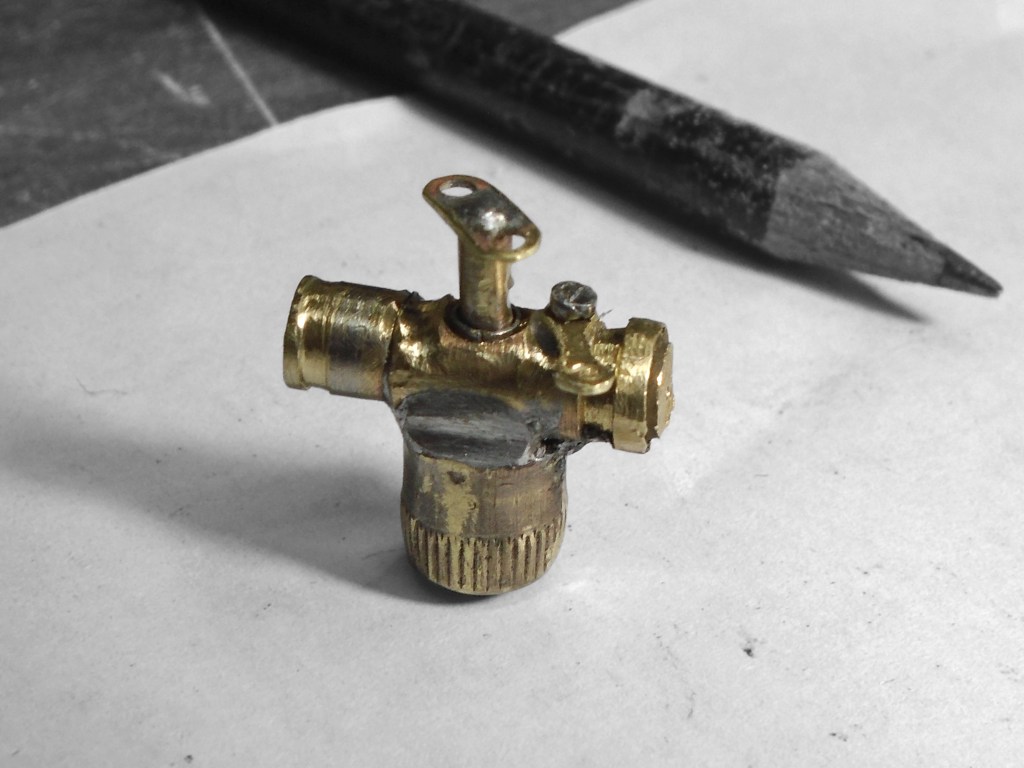

Carburador – Carburetor
Dínamo – Generator

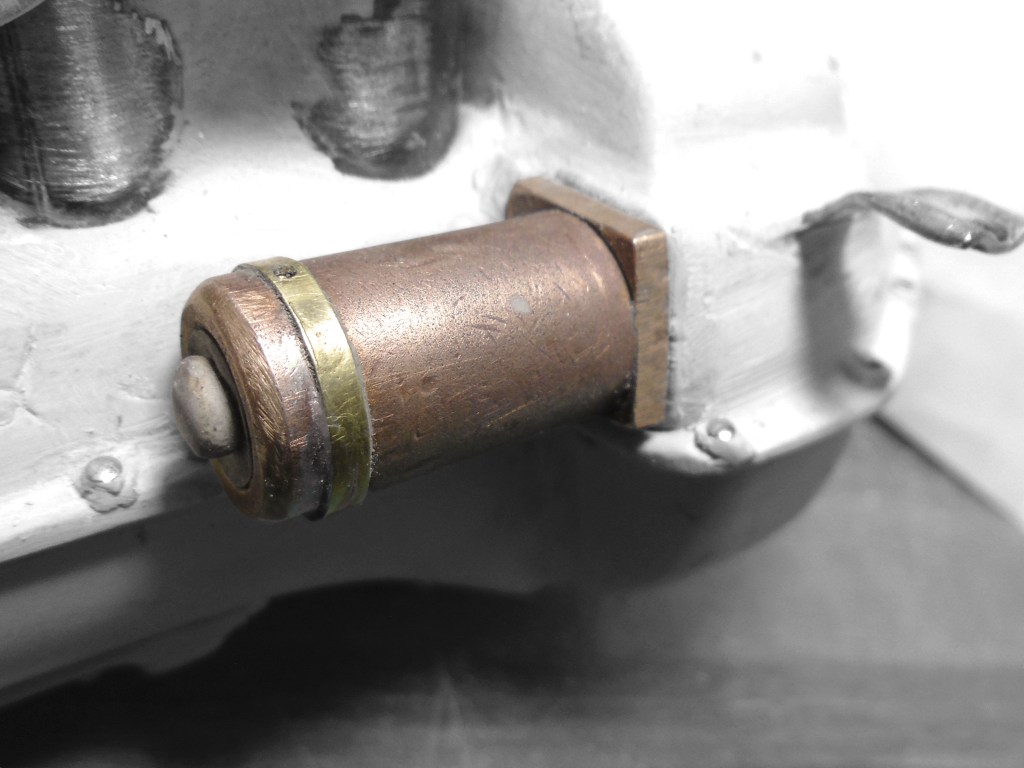

Motor de arranque – Starting motor

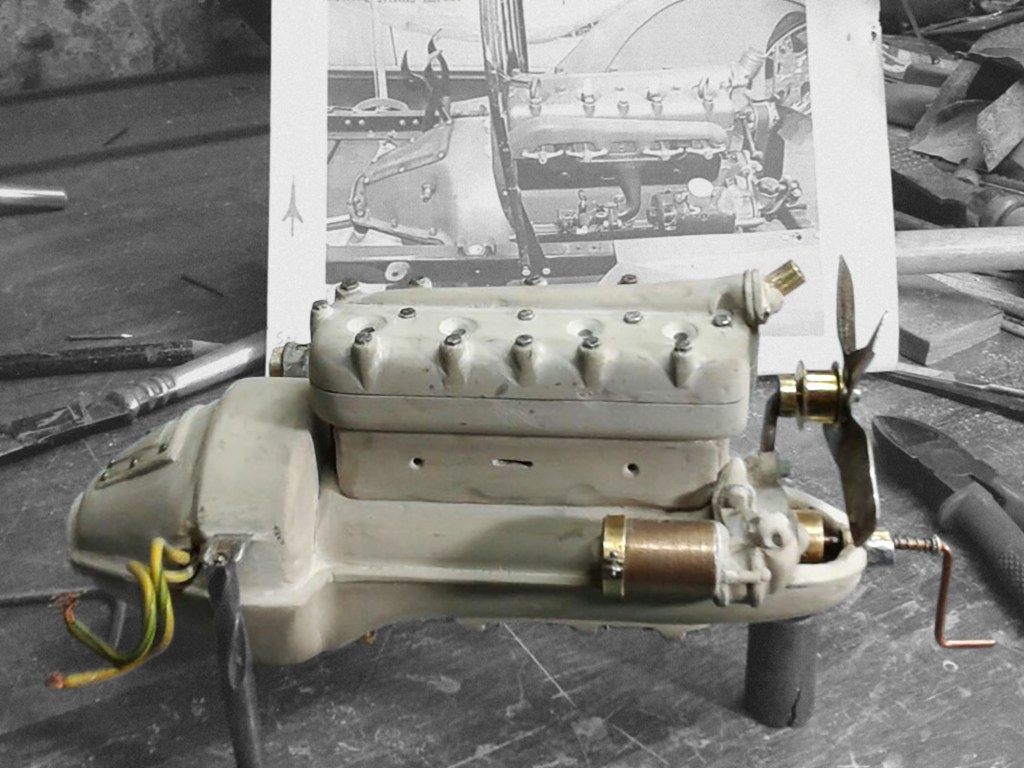

Dando forma al motor con epoxi – Shaping the engine with epoxy

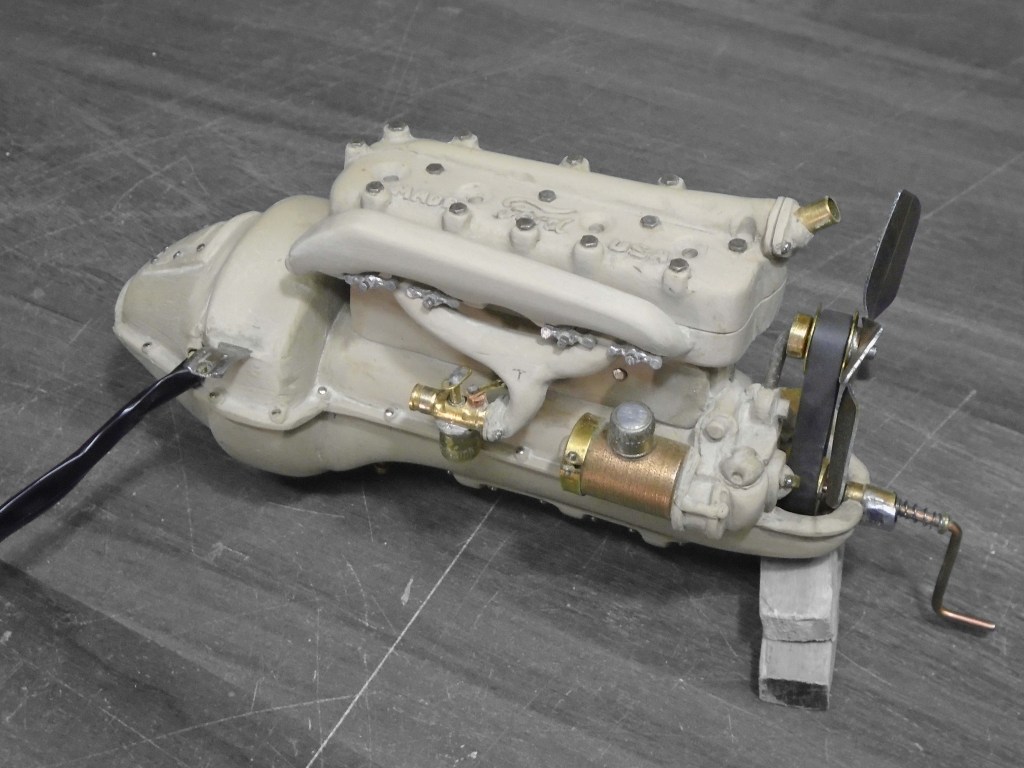

Motor en epoxi terminado. Vista izquierda – Epoxy engine finished. Left view
Motor en epoxi terminado. Vista derecha – Epoxy engine finished. Right view

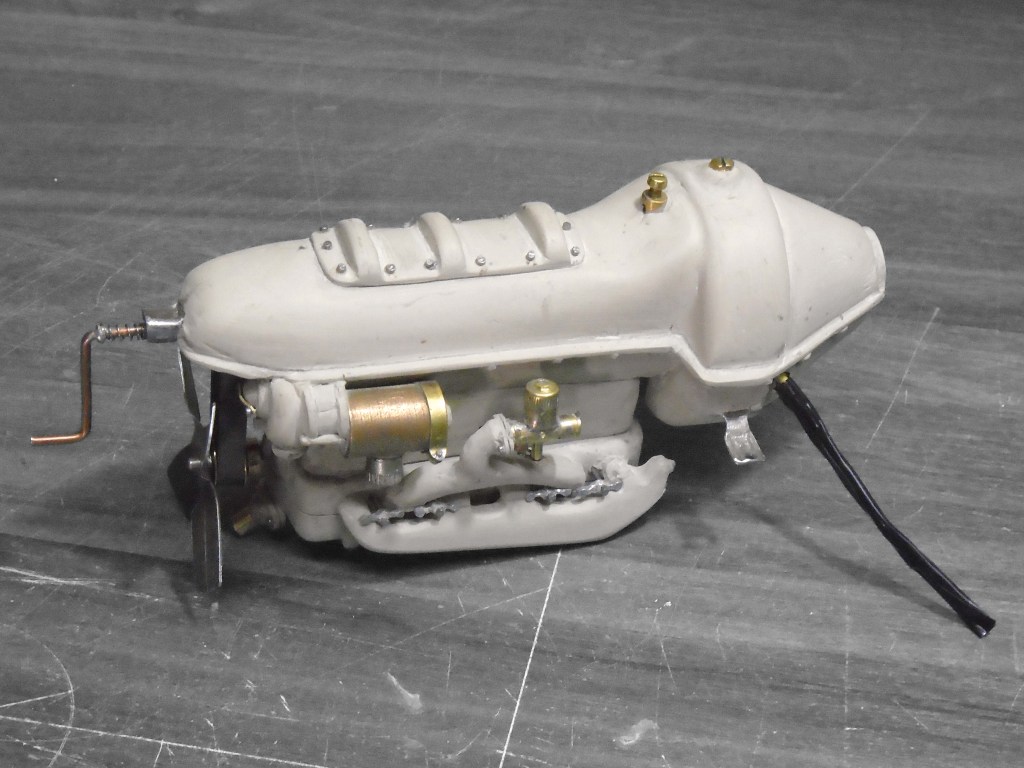

Carter. Vista de abajo del motor – Oil pan. Engine bottom view

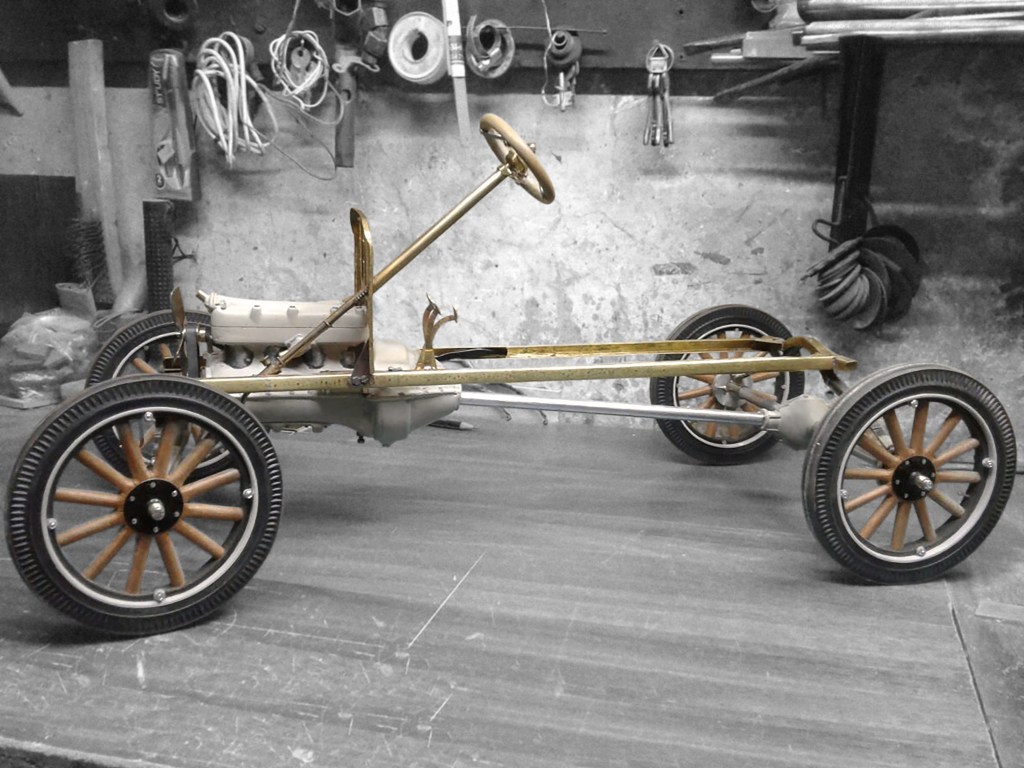

Motor montado al chasis – Engine mounted into the chassis

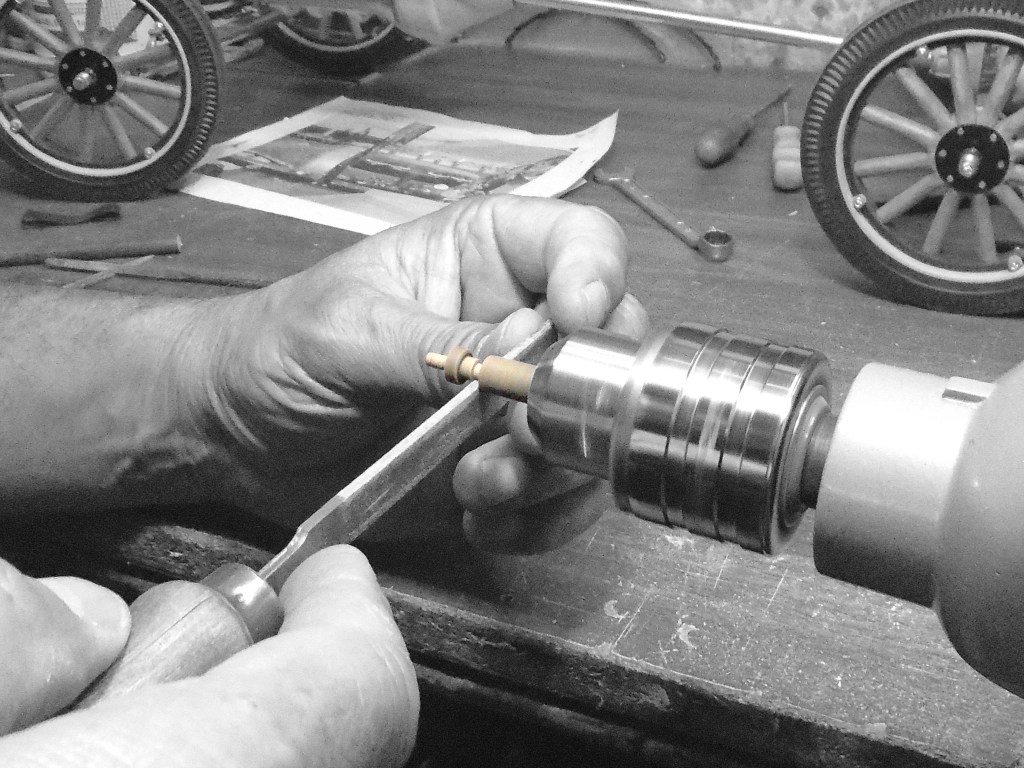

Torneando las bujías – Turning wood spark plugs

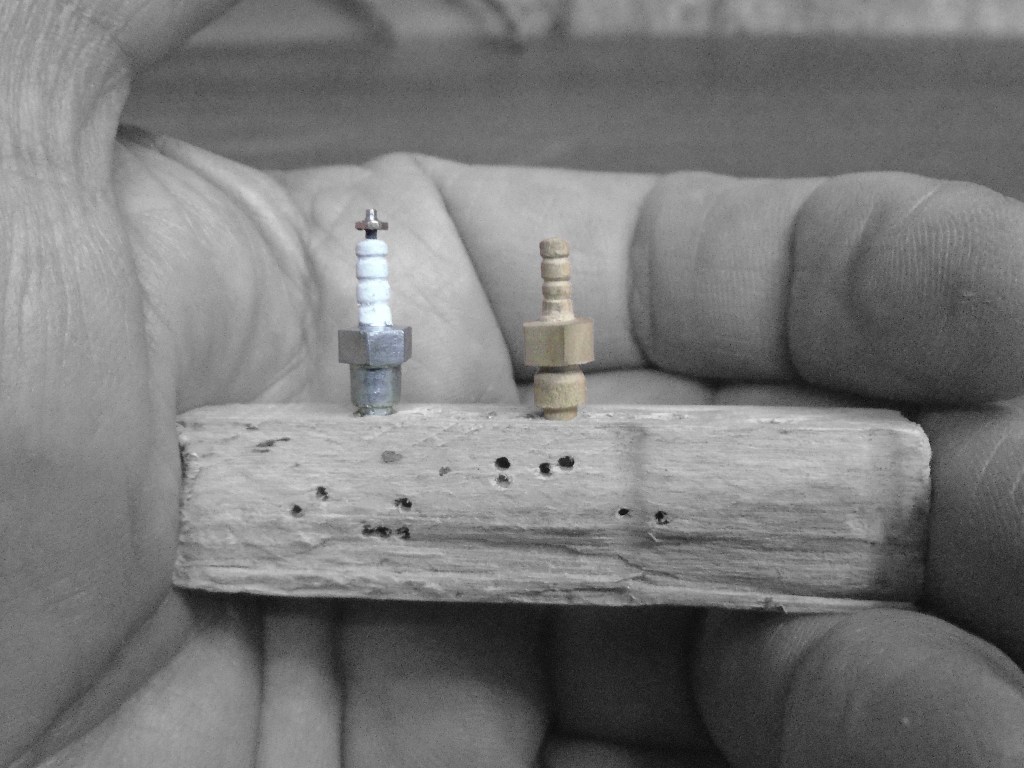

Bujías terminadas – Spark plug finished

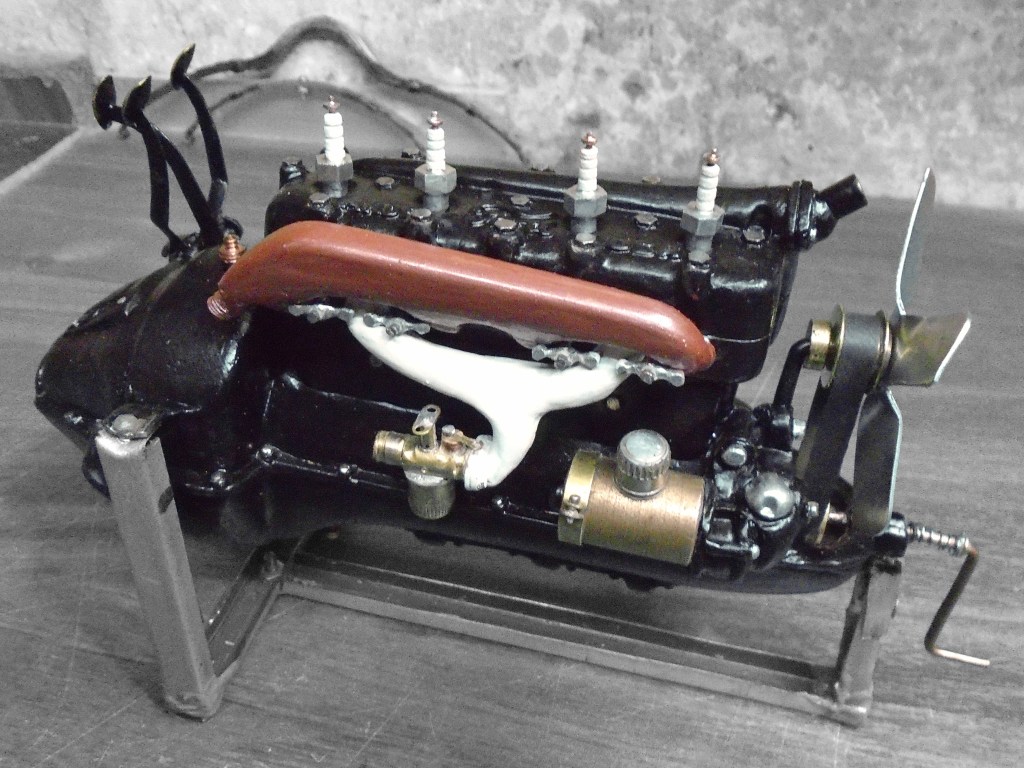

Bujías instaladas. Motor terminado – Spark plugs placed. Engine completed

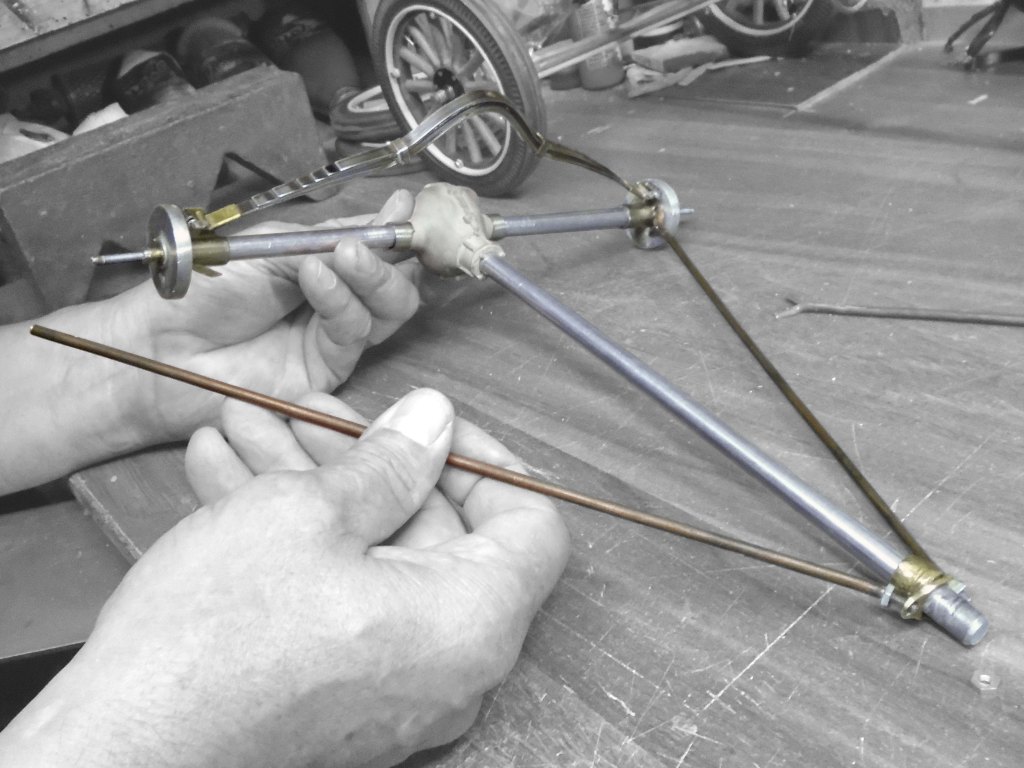

Armando los tensores del diferencial – Starting with the rear axle radius rods

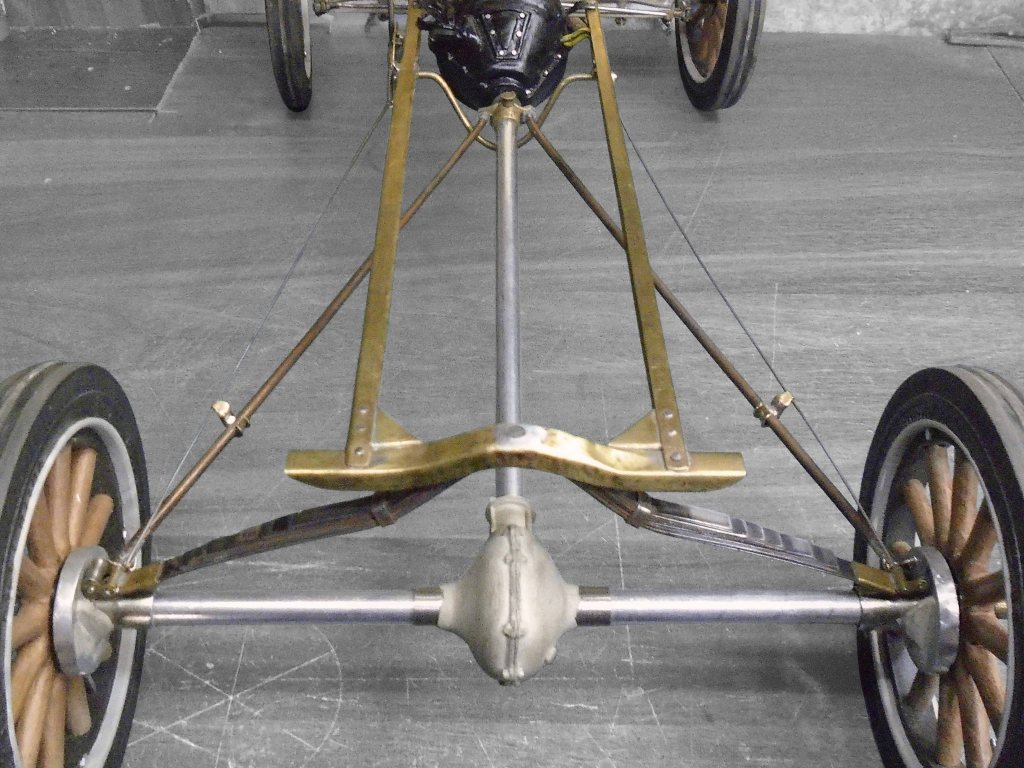

Tensores terminados – Rear axle radius rods finished

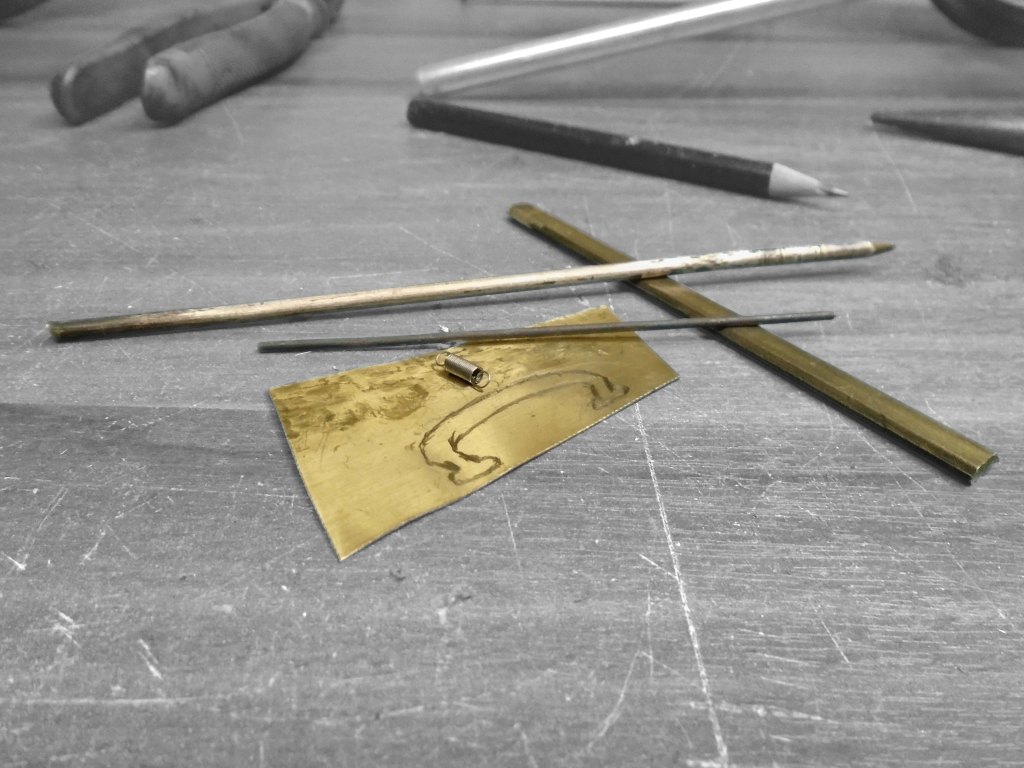

Bronce y piezas de metal para hacer el freno de mano – Brass and metal pieces for the handbrake

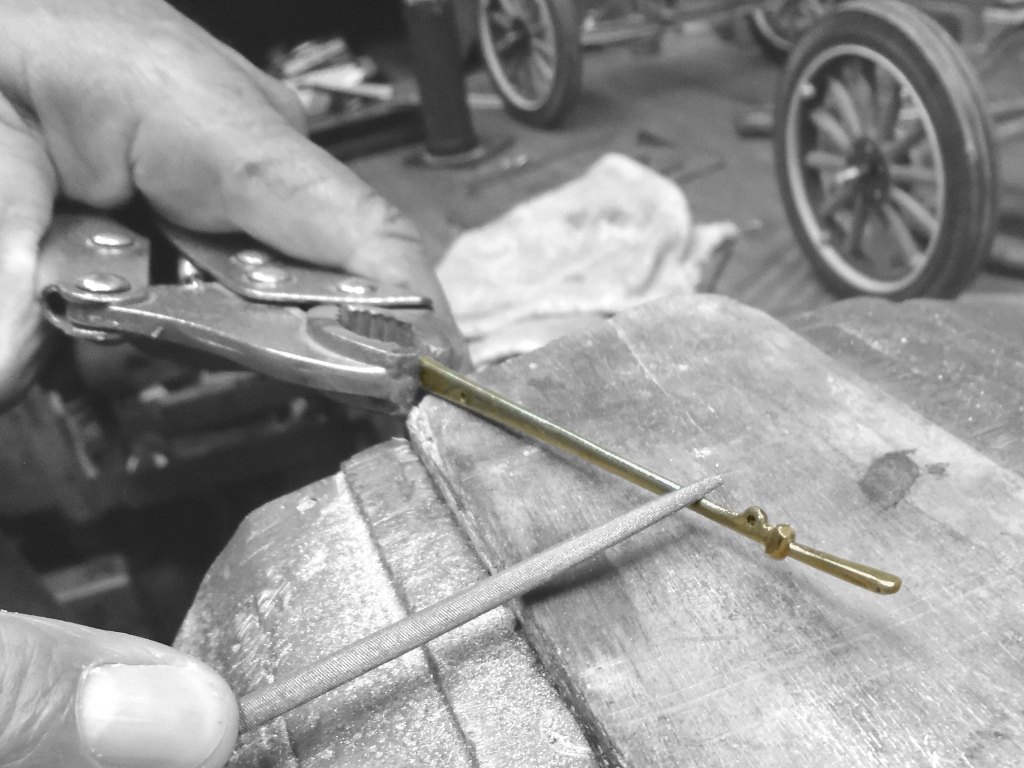

Dando forma a la palanca del freno de mano – Shaping the handbrake lever

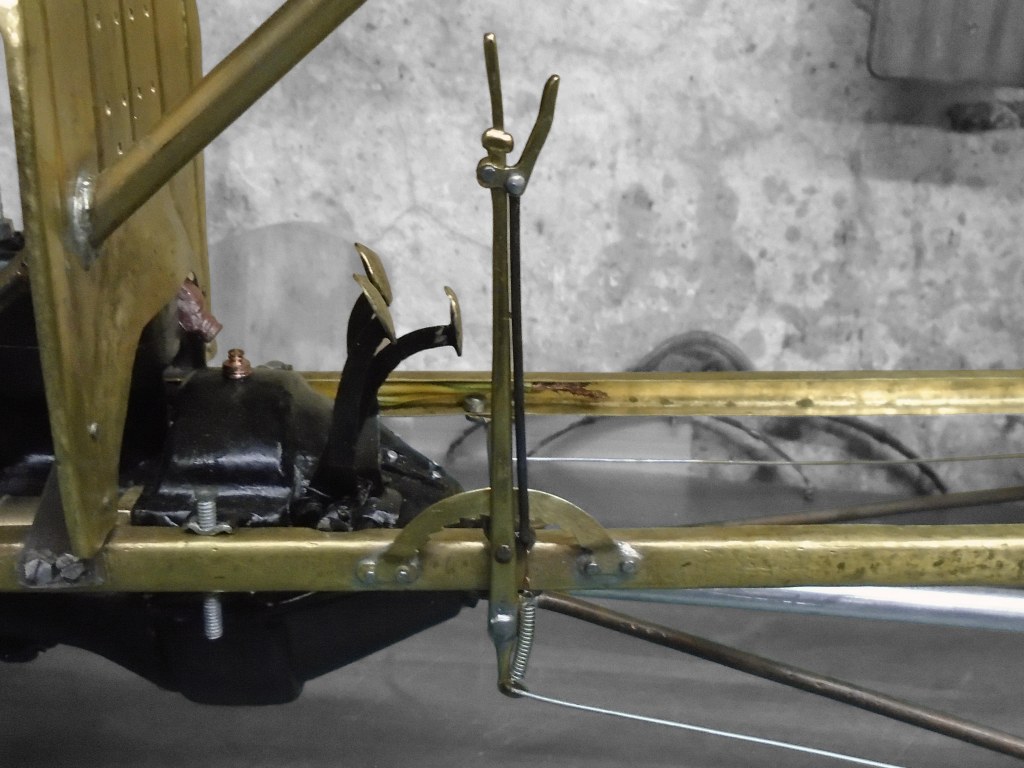

Freno de mano terminado – Handbrake finished

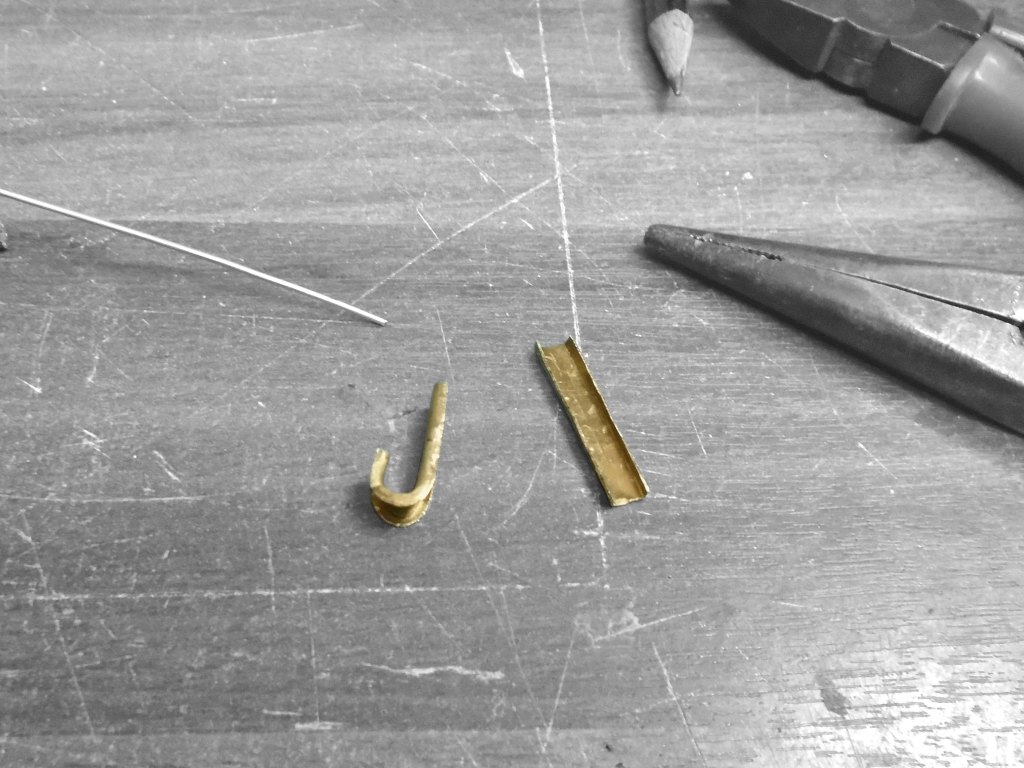

Dando forma a los pasadores de la varilla de freno – Shaping the brake pull rod clips

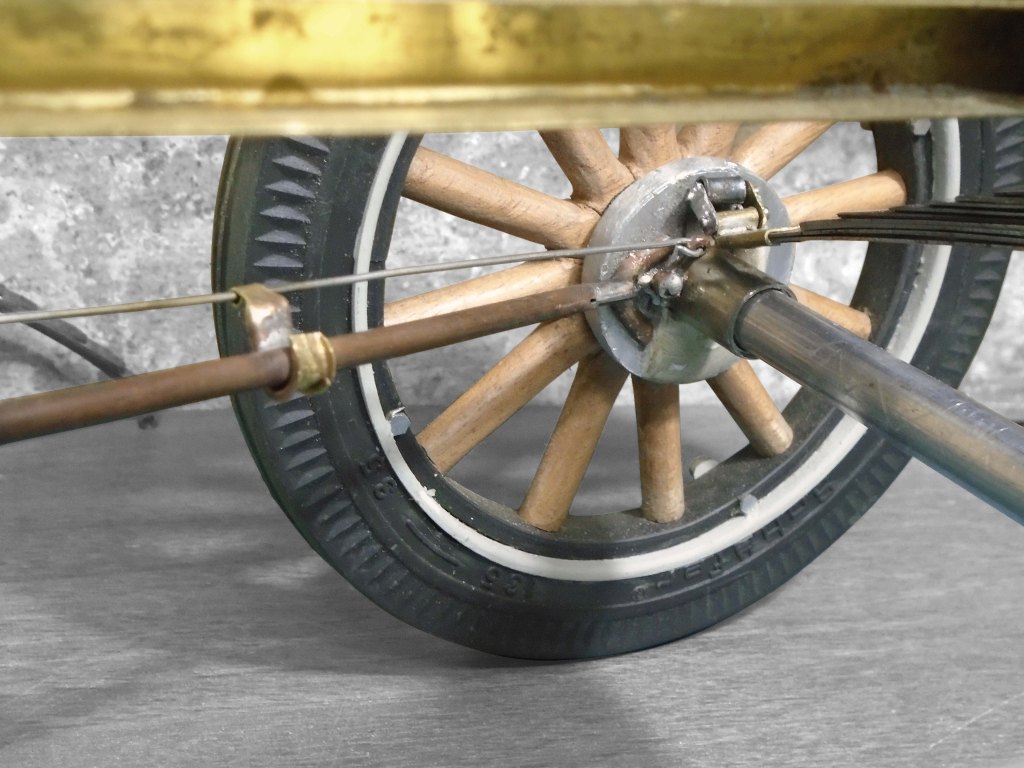

Pasadores terminados – Clips finished

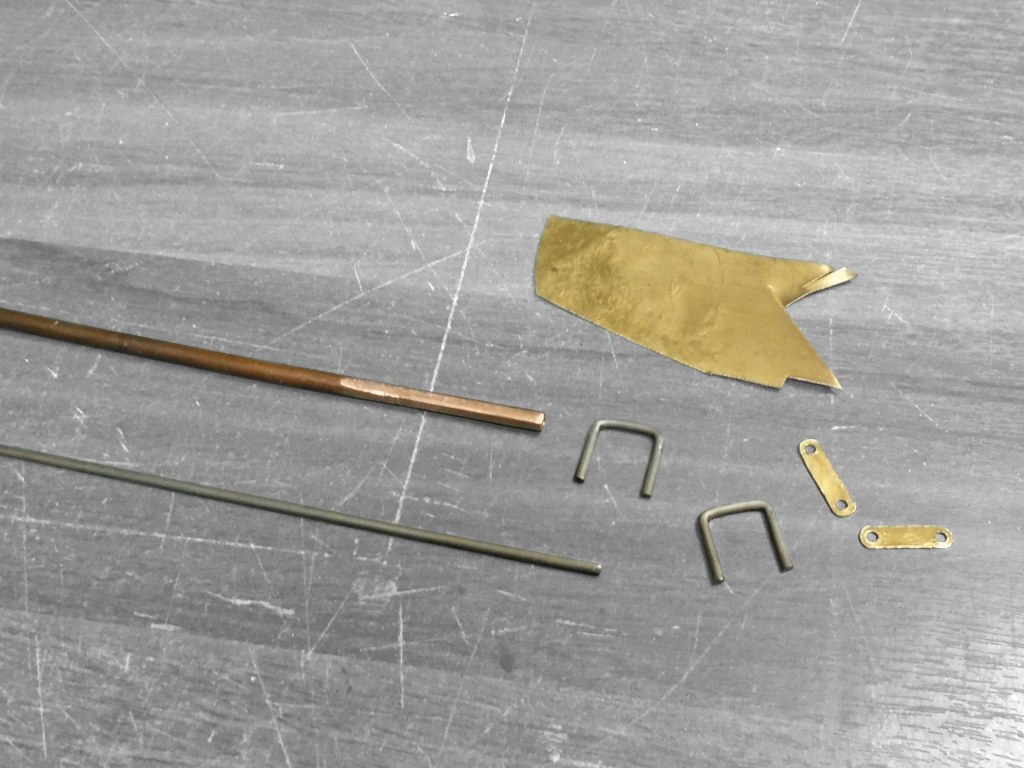

Doblando las abrazaderas del elástico trasero – Bending the rear spring clips

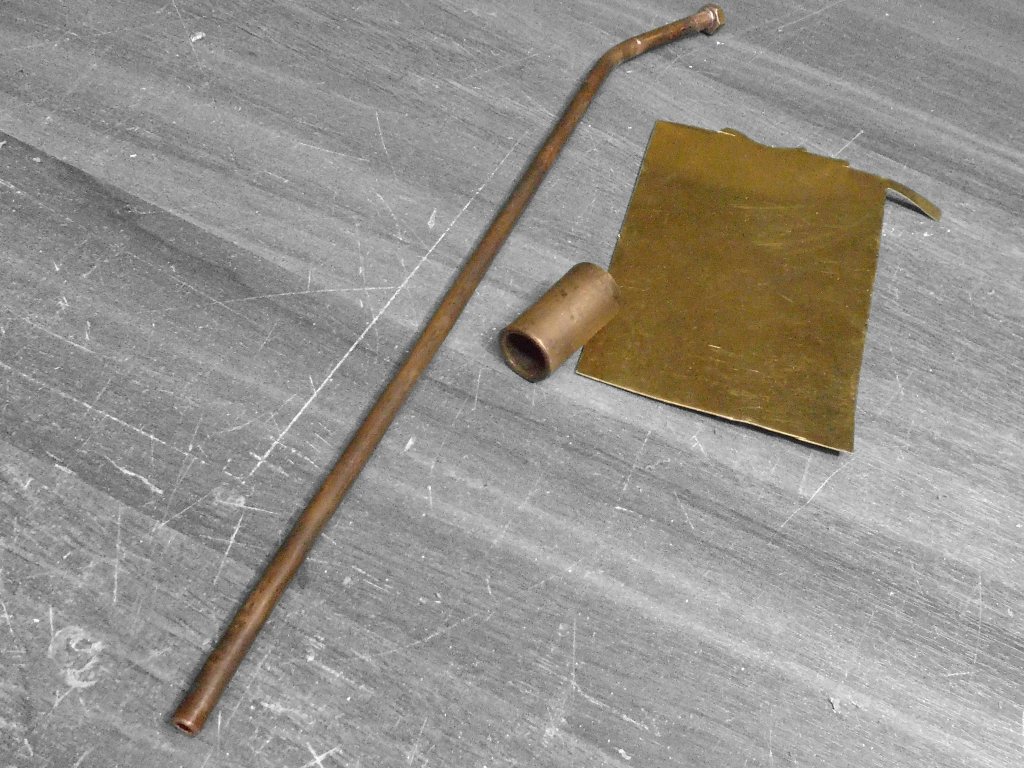

Piezas para armar el caño de escape y silenciador – Brass pieces for exhaust pipe and muffler

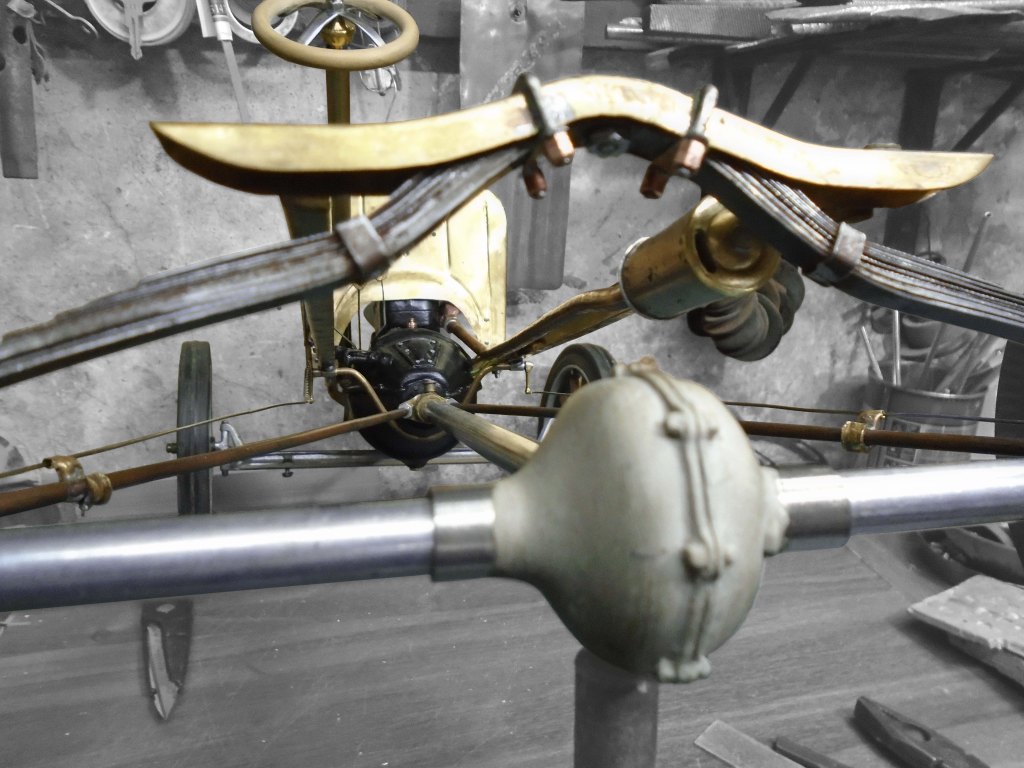

Caño de escape y abrazadera de elástico terminado – Exhaust pipe and spring clips finished

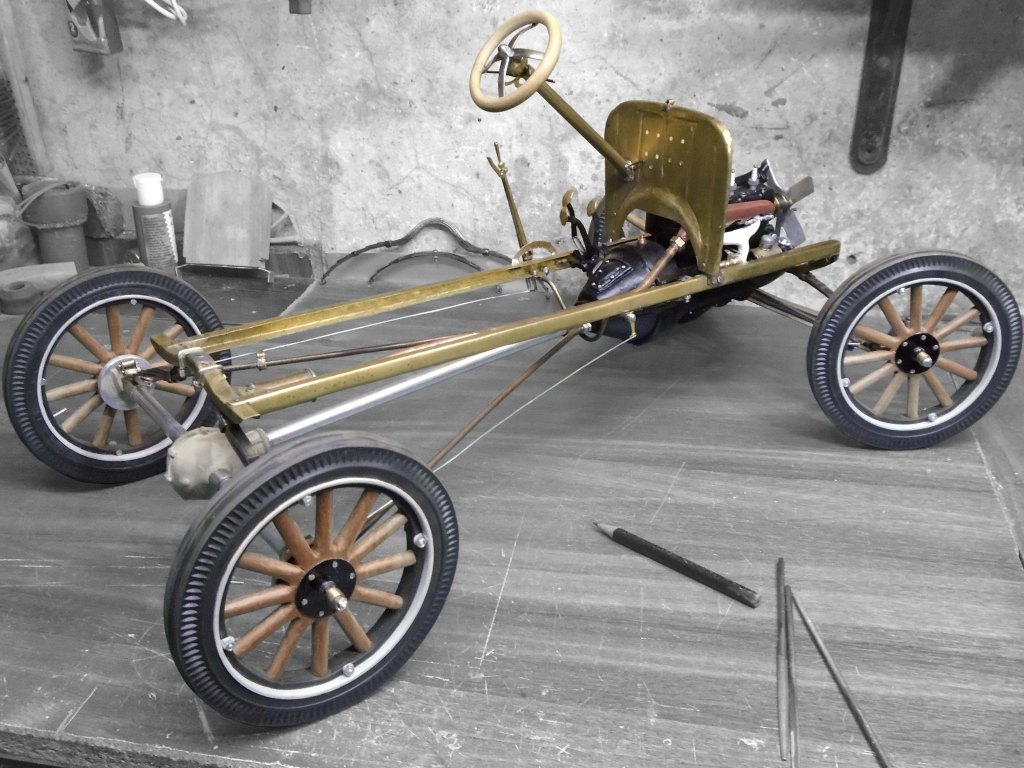

Vista General – General view

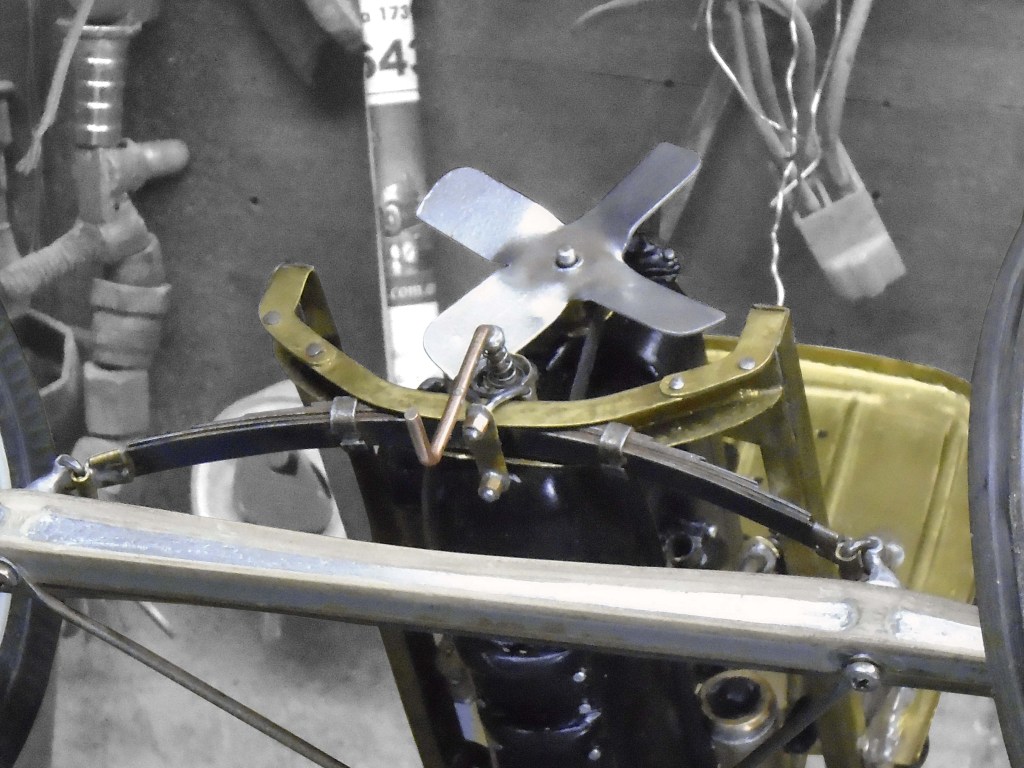

Tensor del eje y abrazadera de elástico colocados – Front axle radius rod and spring clips placed
Doblando el soporte de los estribos – Bending the running board brackets
Porta estribos colocado – Running board brackets placed

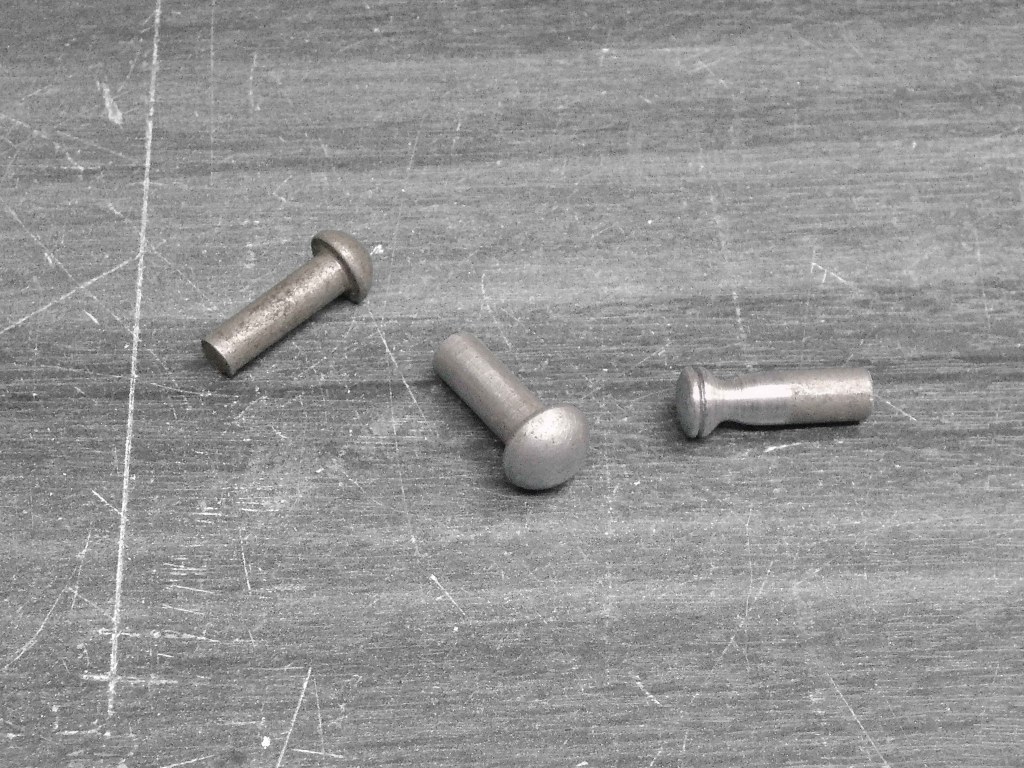

Remaches de aluminio para hacer garganta del radiador – Aluminum rivets to make radiator neck and cap

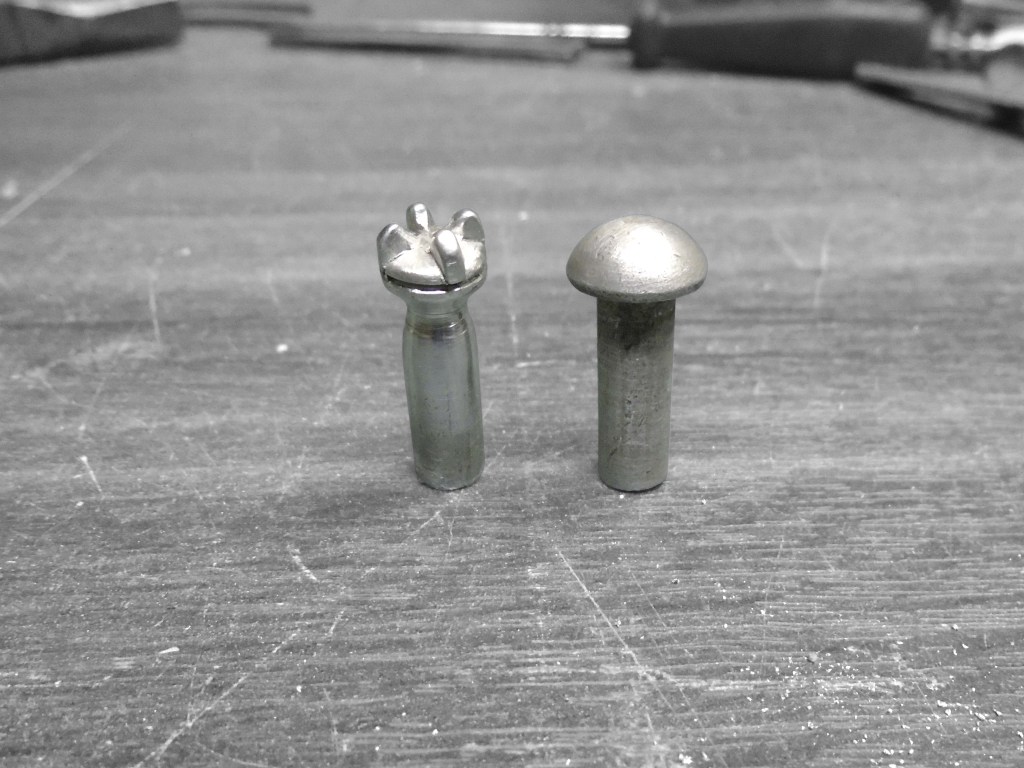

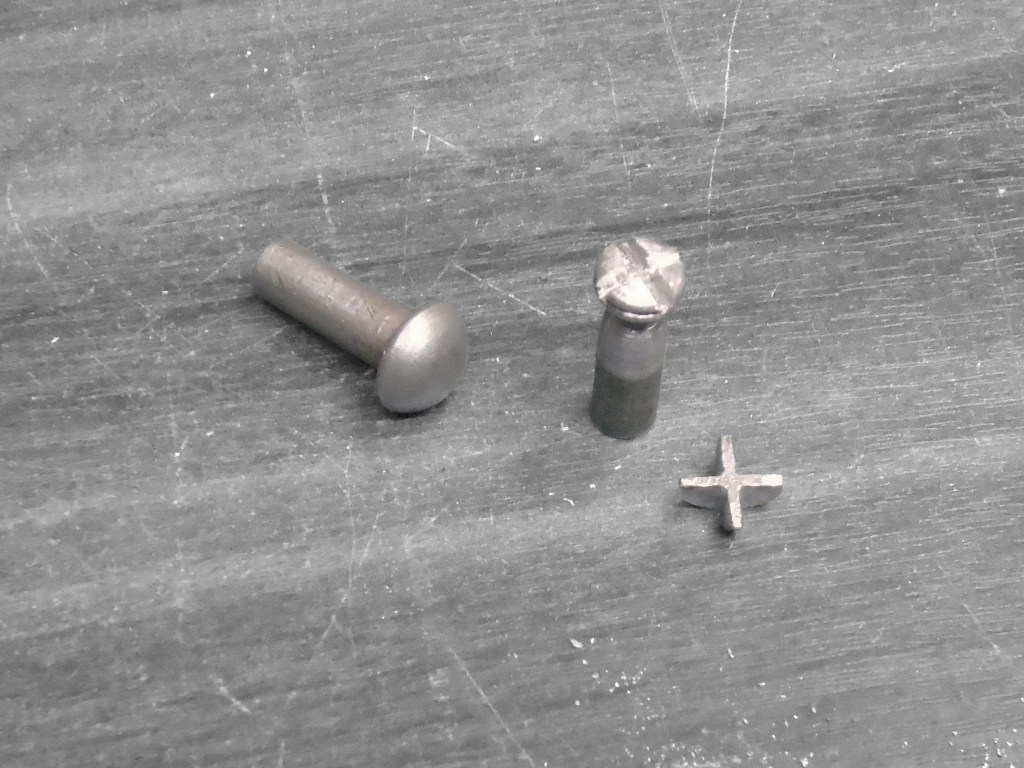

Limando los remaches para hacer la tapa – Filing rivets to make radiator cap
Garganta y tapa del radiador terminados – Radiator neck and cap finished

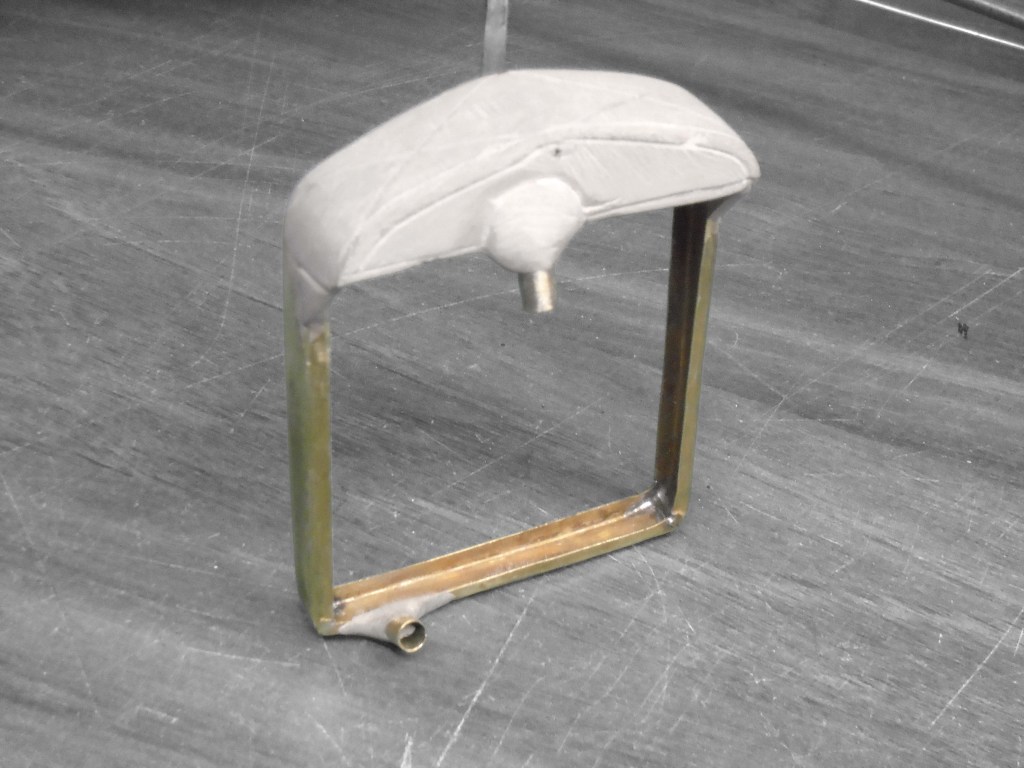

Tanque del radiador hecho en epoxi y bronce – Radiator tank made of epoxy and brass

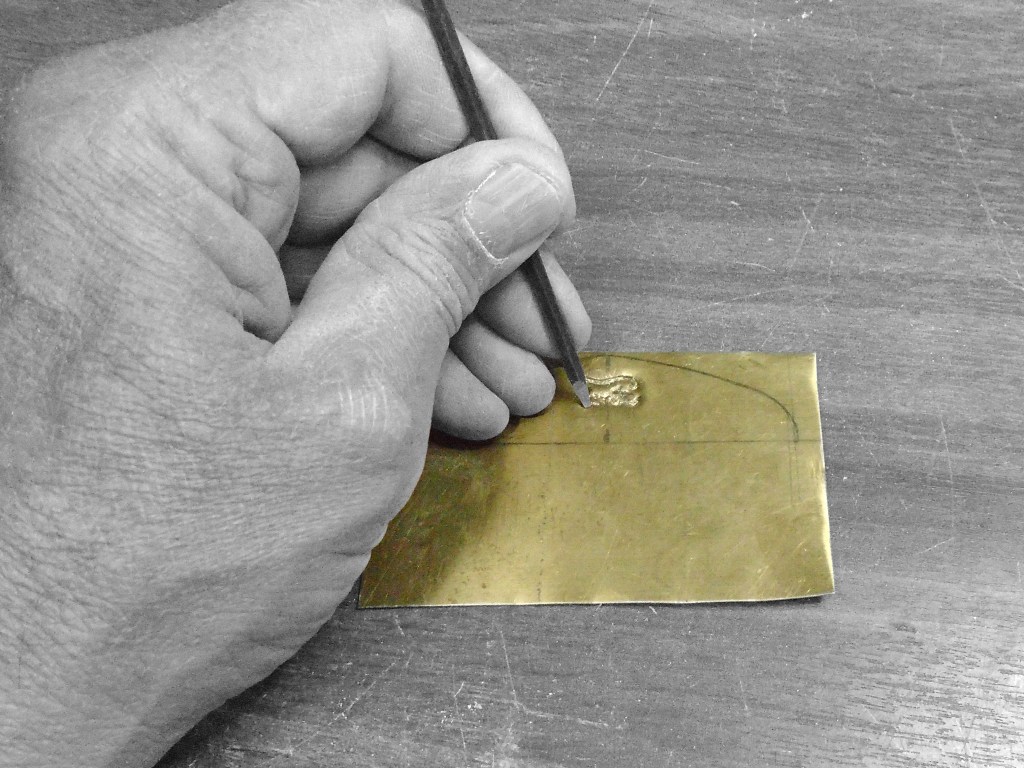

Grabando Ford en la parte frontal del tanque – Ford brass engraving on top tank front
Doblando el marco de la cubierta del radiador – Bending the radiator cover

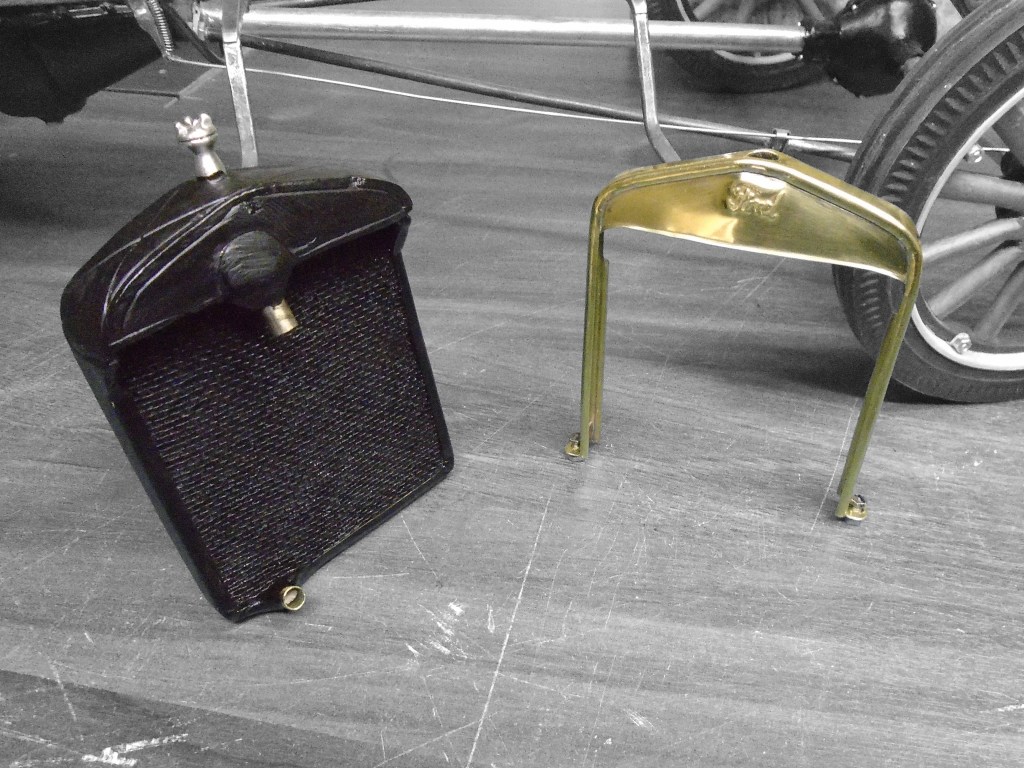

Radiador y cubierta terminados – Radiator and cover finished
Radiador instalado – Radiator placed

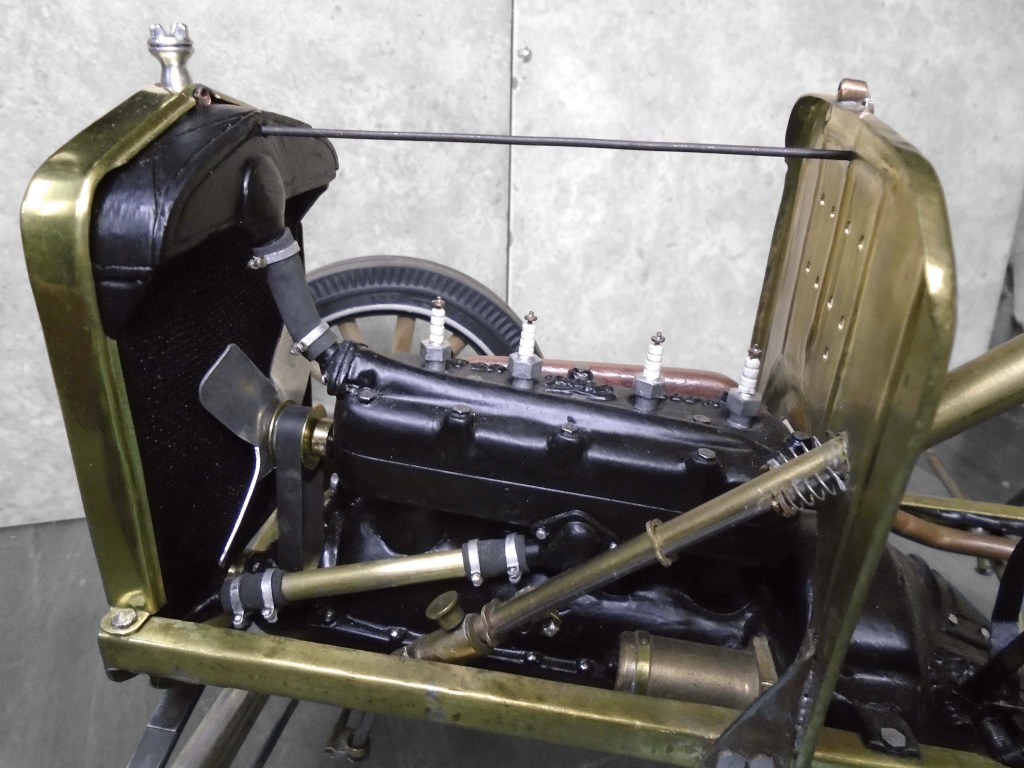

Mangueras y abrazaderas del radiador conectadas – Radiator hoses and clamps connected

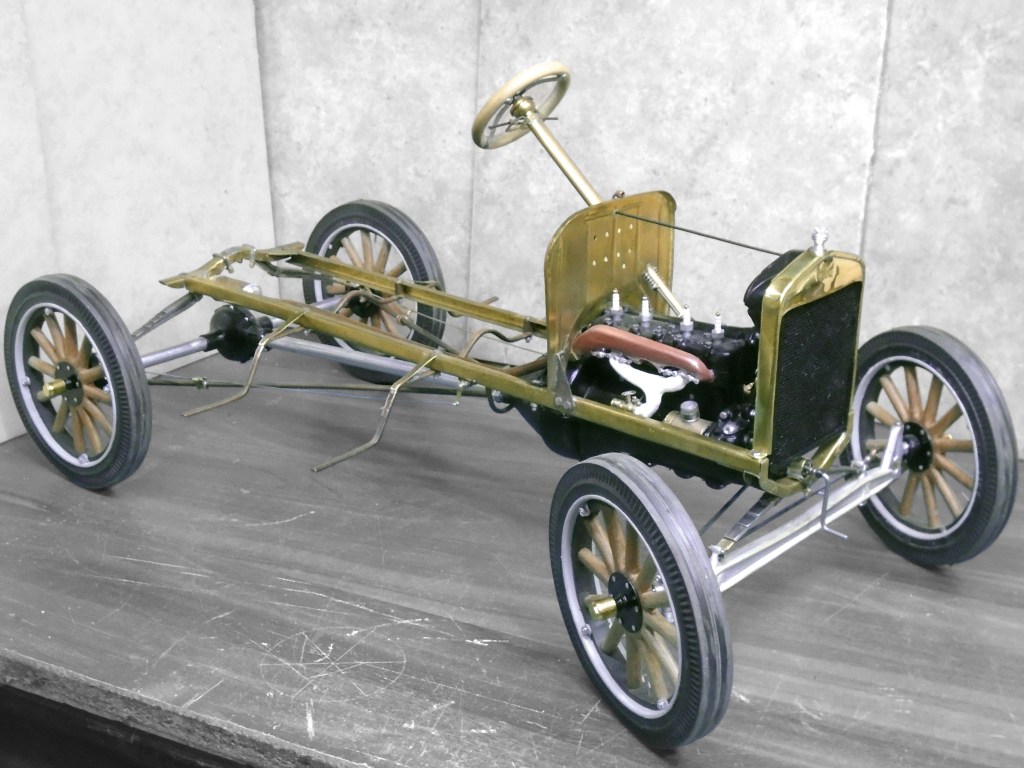

Vista general – General view
Laterales del tanque de nafta – Gas tank sides

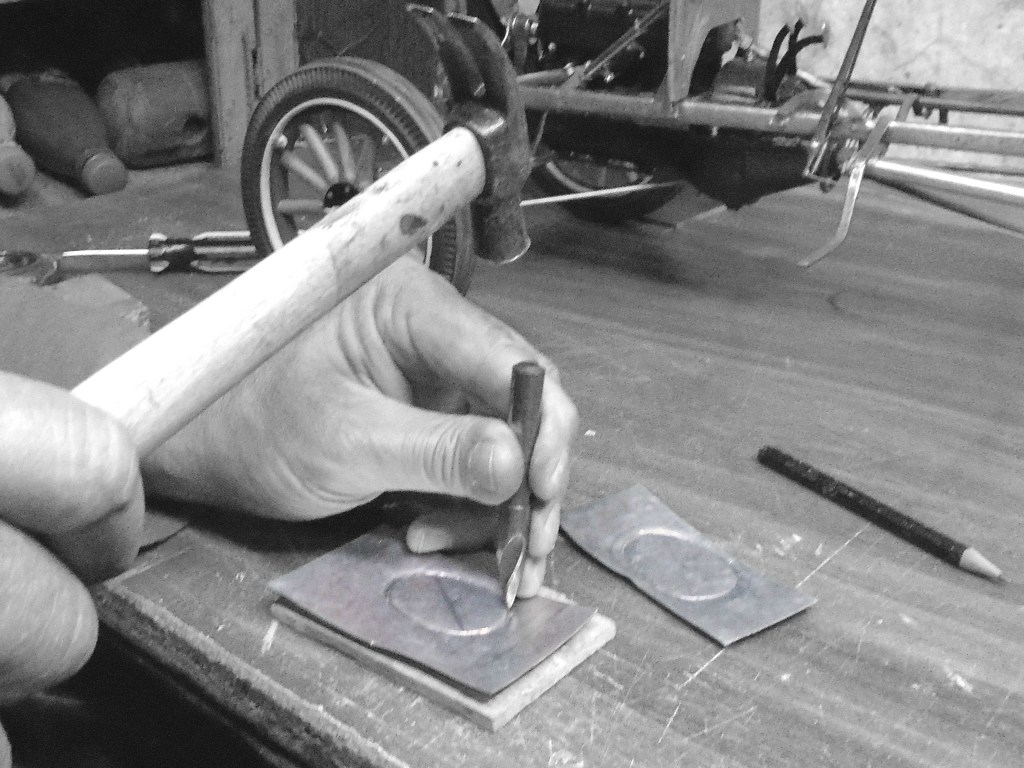

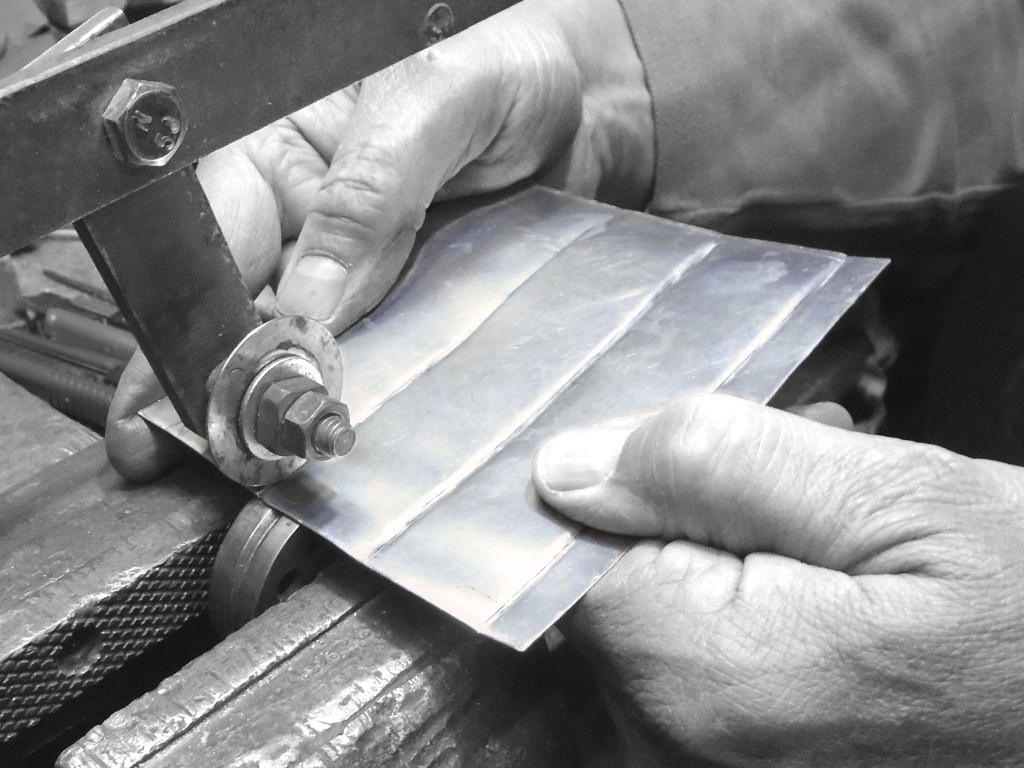

Marcando los refuerzos del tanque de nafta – Engraving the gas tank reinforcements

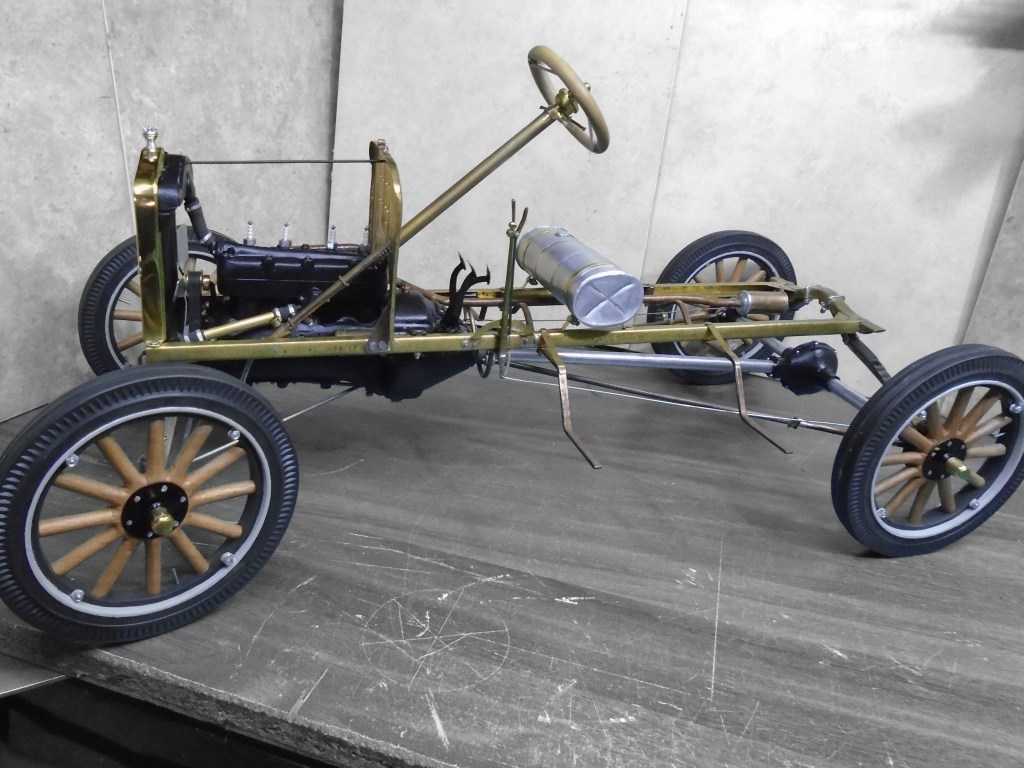

Tanque de nafta terminado- Gas tank finished

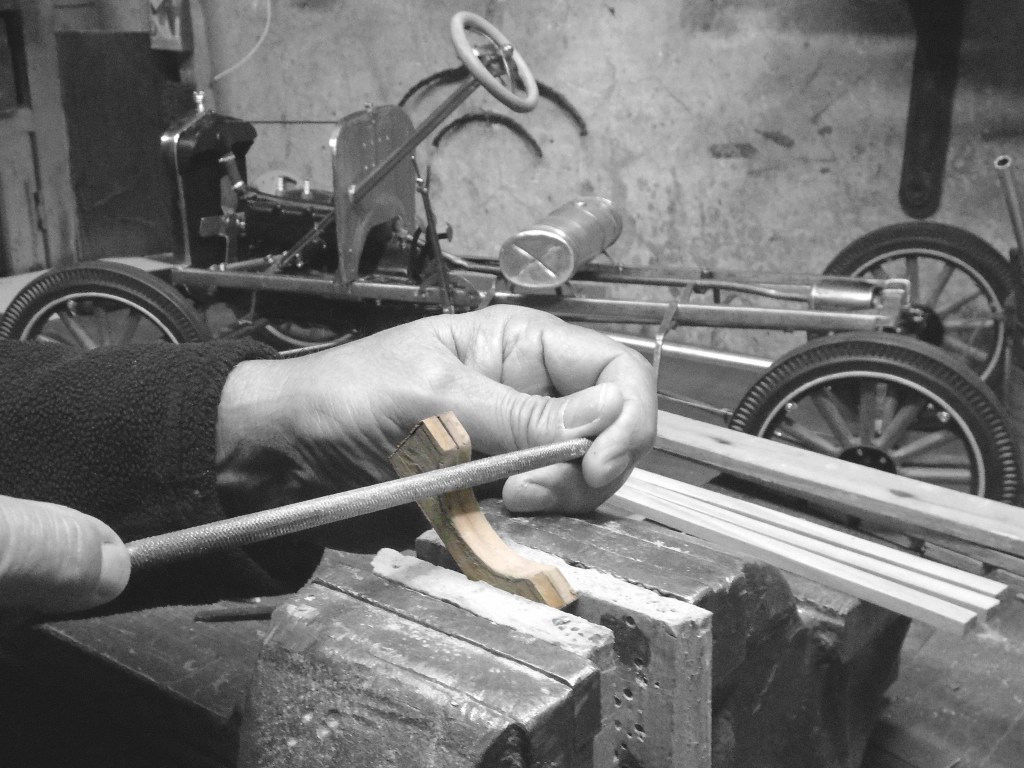

Comenzando con el asiento de madera – Starting with the wooden seat

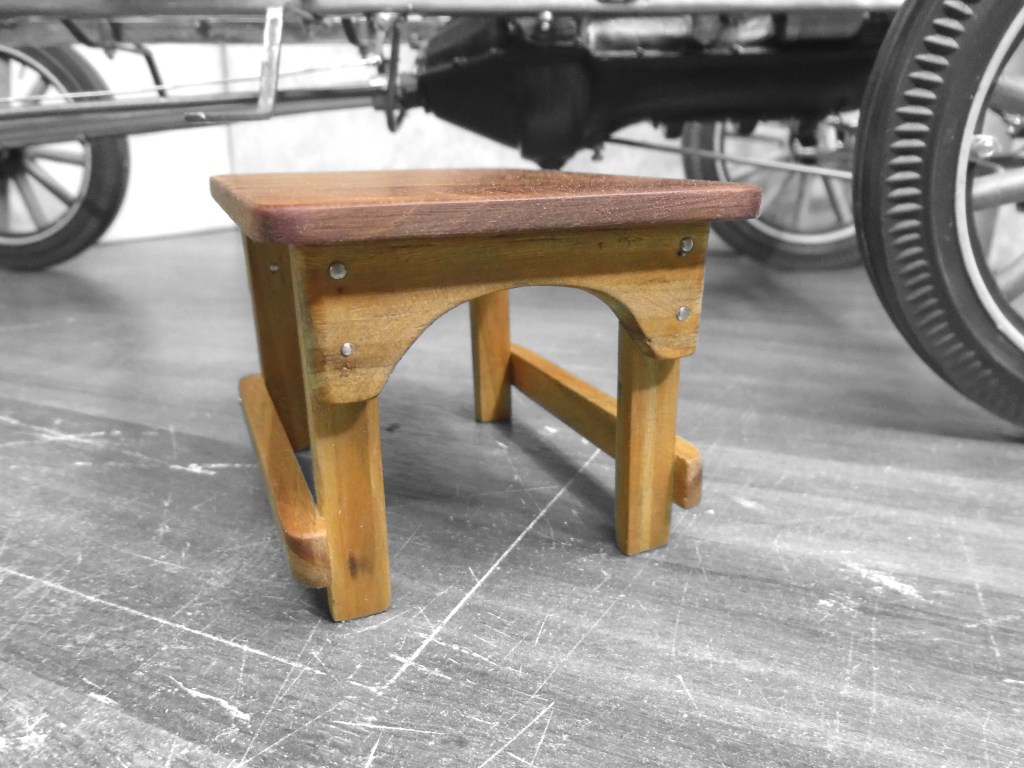

Asiento terminado – Seat finished

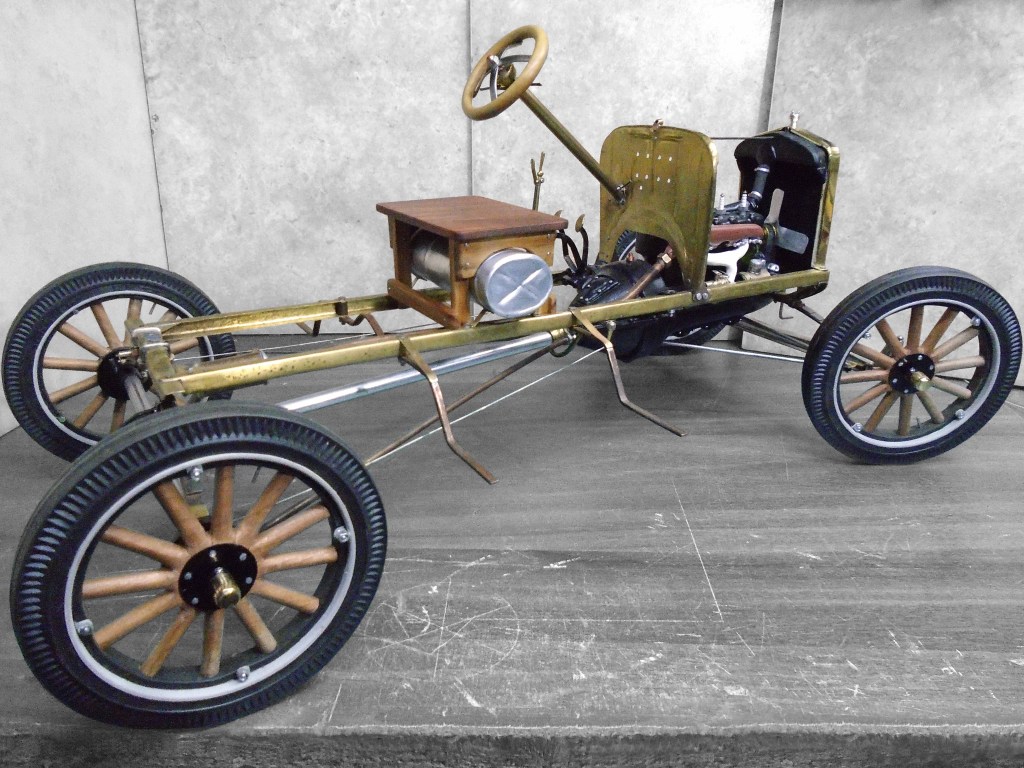

Asiento colocado – Seat placed

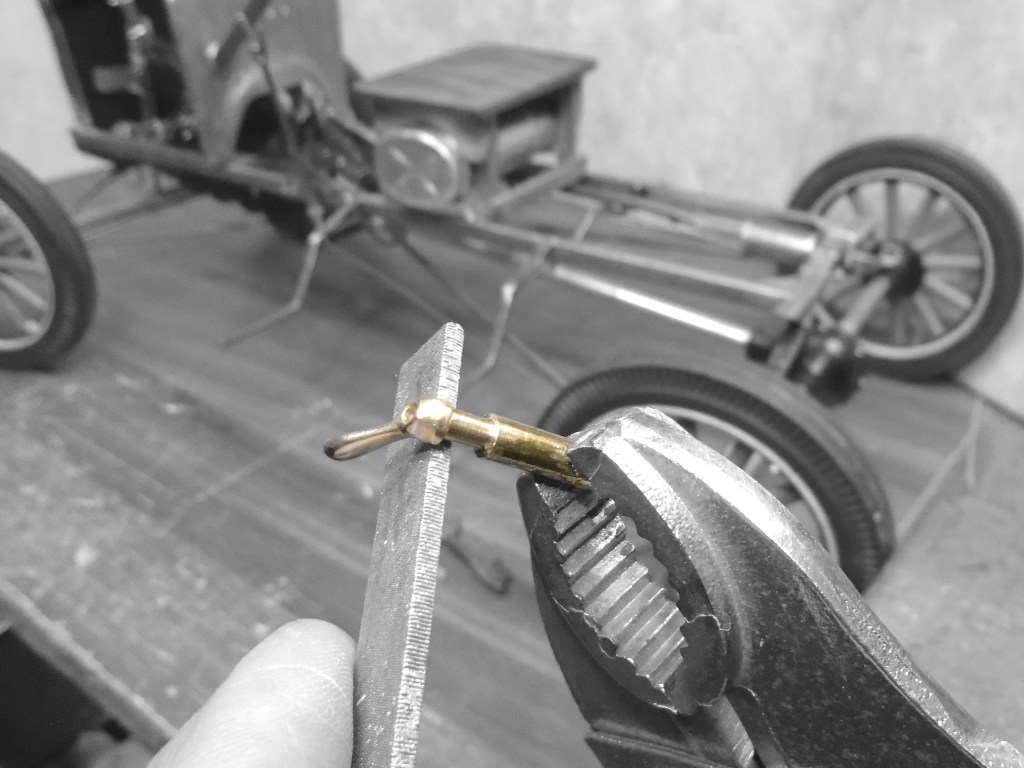

Dando forma al switch de encendido limando una llave vieja – Shaping the ignition switch filing down an old key
Dando forma a la llave de encendido – Shaping the ignition key

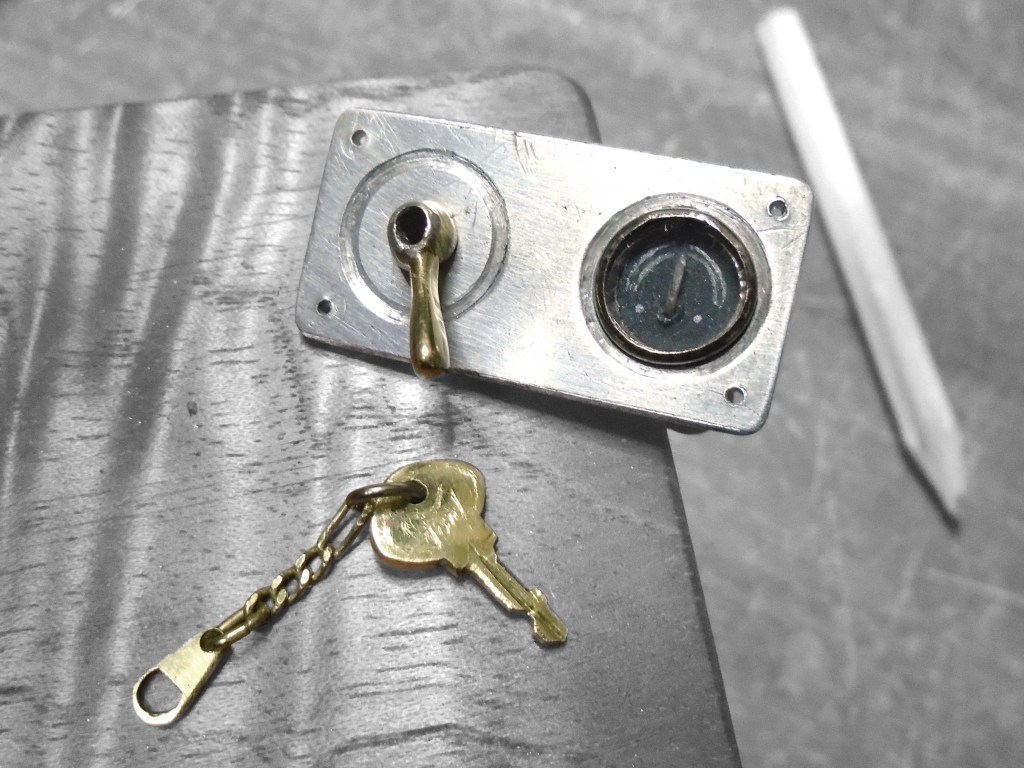

Switch de encendido, amperímetro y llave terminados – Ignition switch, ammeter and key finished

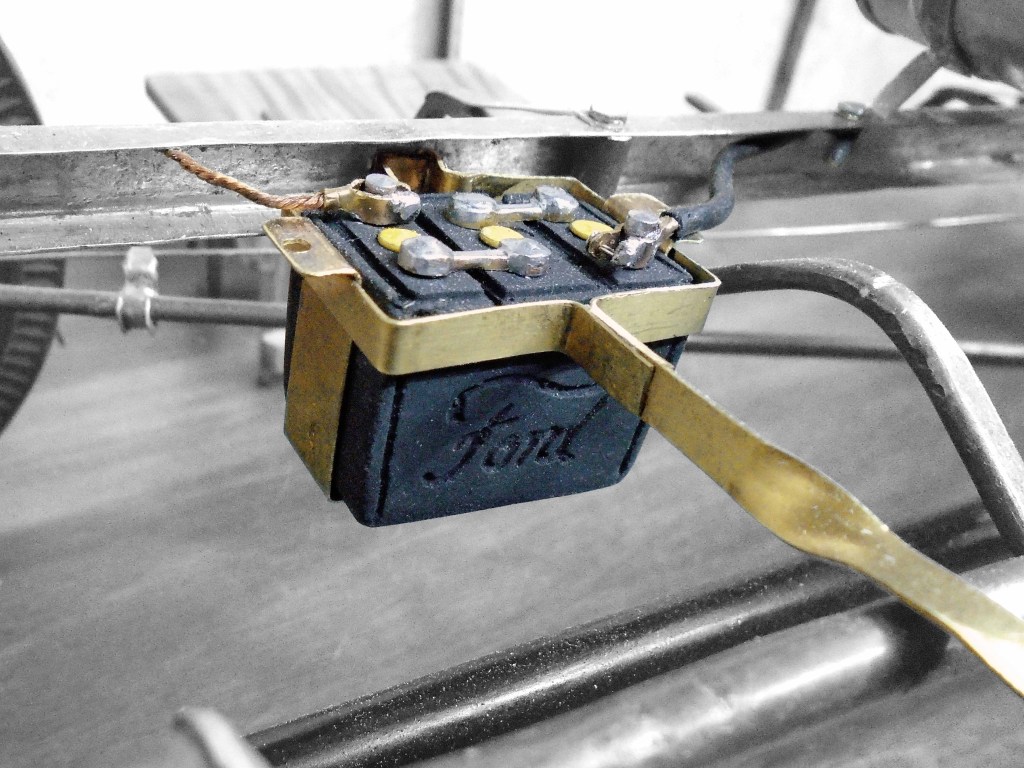

Batería conectada – Battery connected

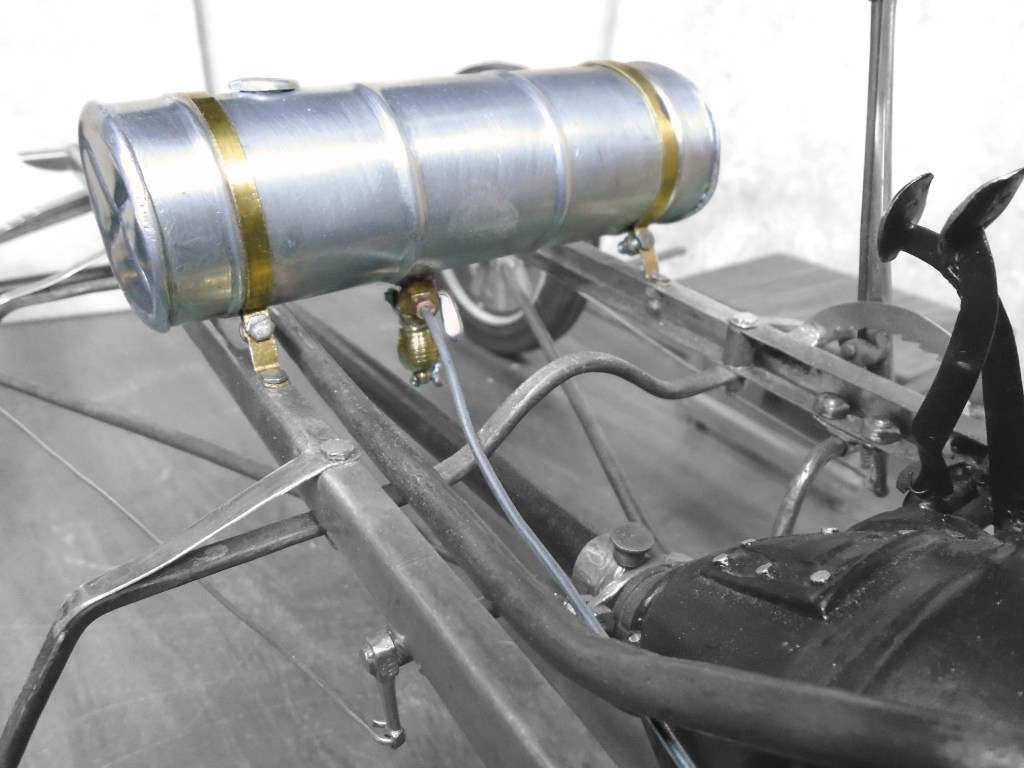

Línea de combustible terminada – Fuel line routing finished

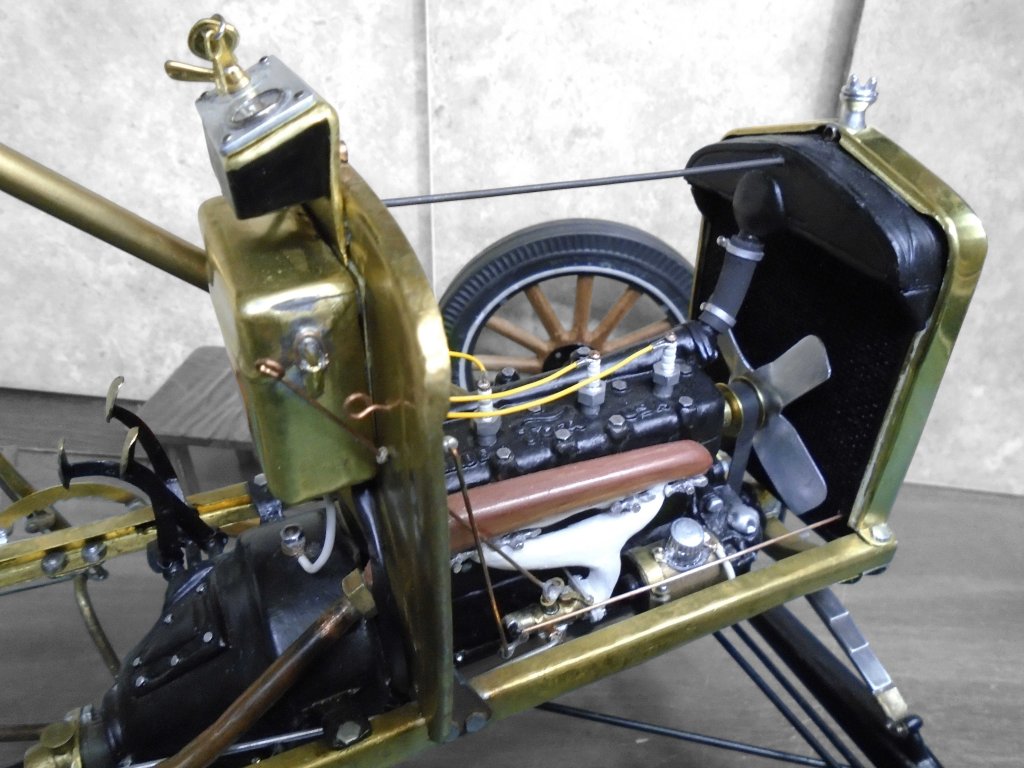

Caja de encendido terminada – Coil box finished

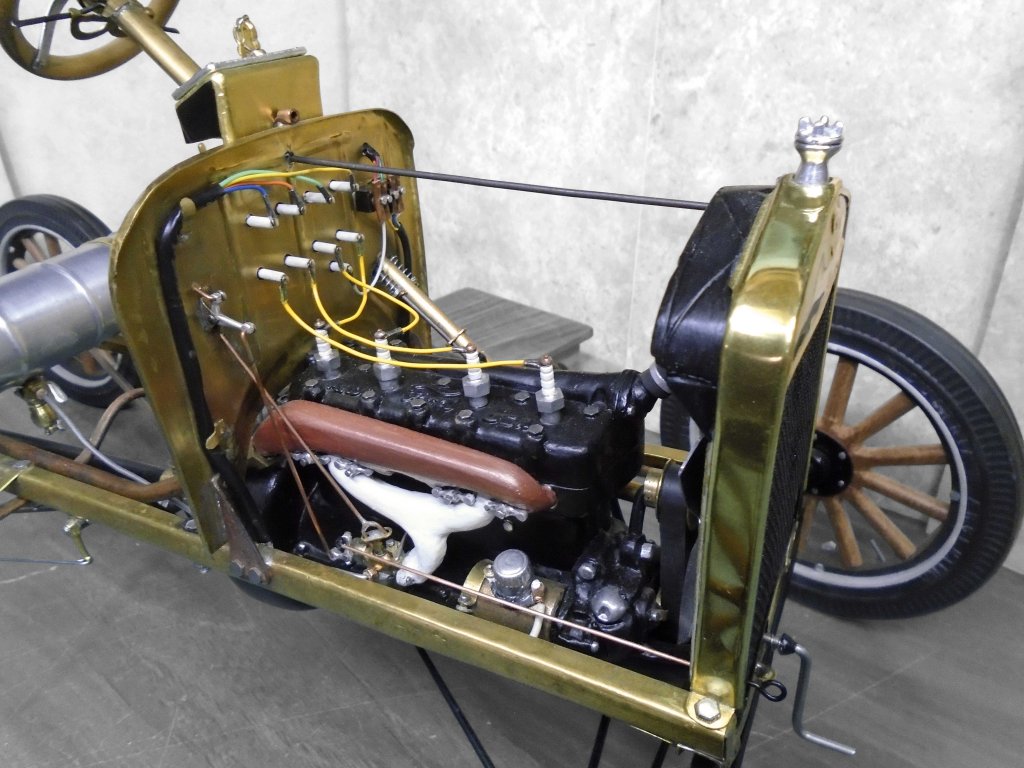

Sistema eléctrico terminado – Electrical system finished

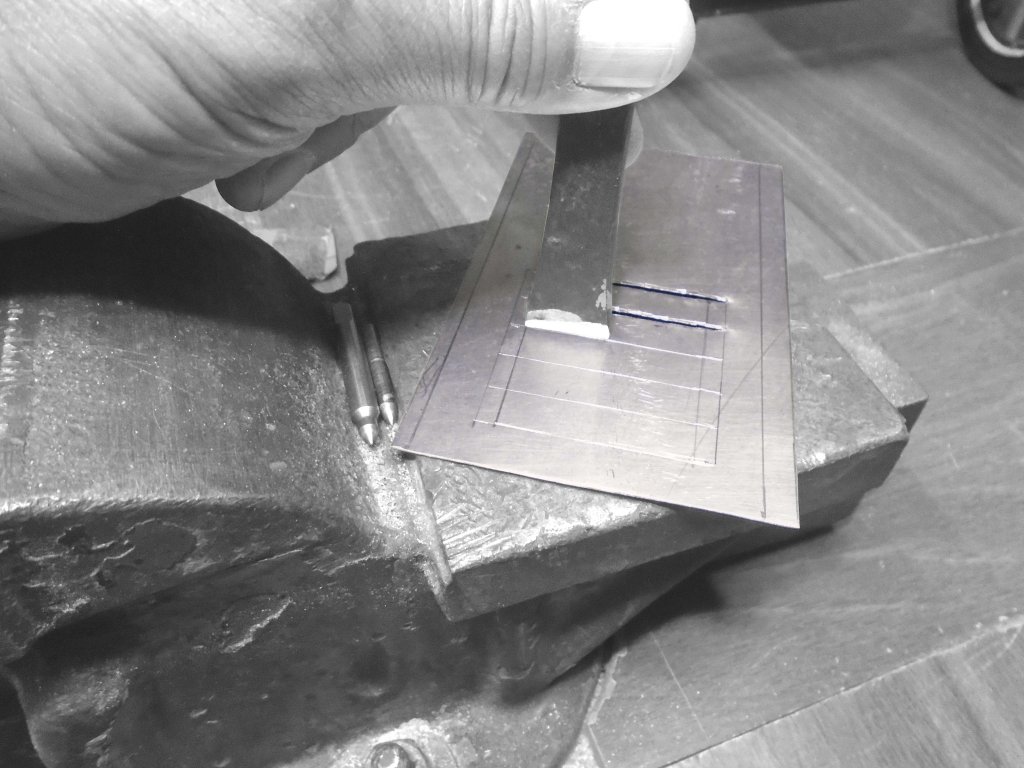

Comenzando con el capó. Cortando las salidas de aire – Starting with the hood. Cutting the louvers

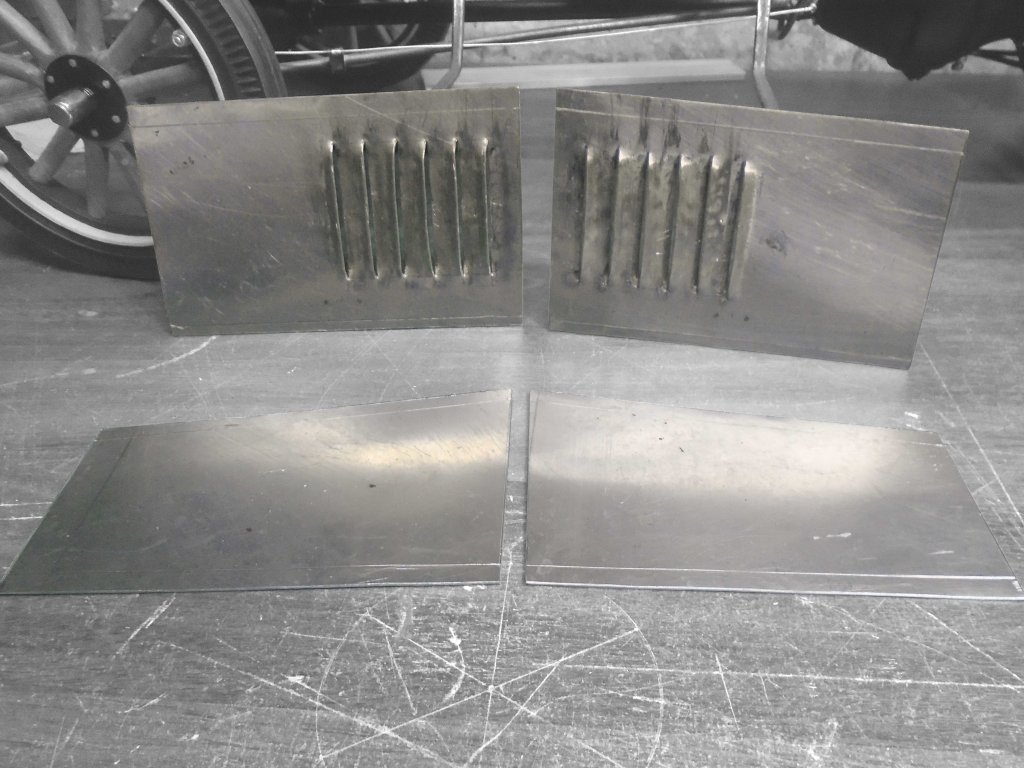

Salidas de aire terminadas – Louvers finished

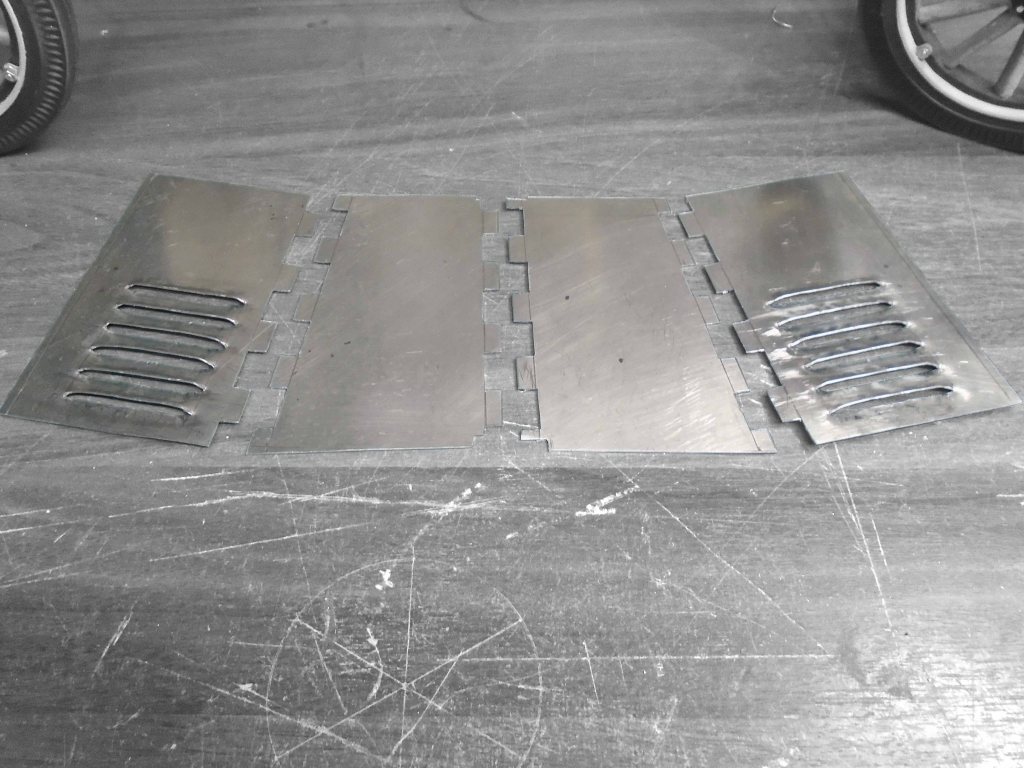

Corte de las bisagras – Hinges cuts

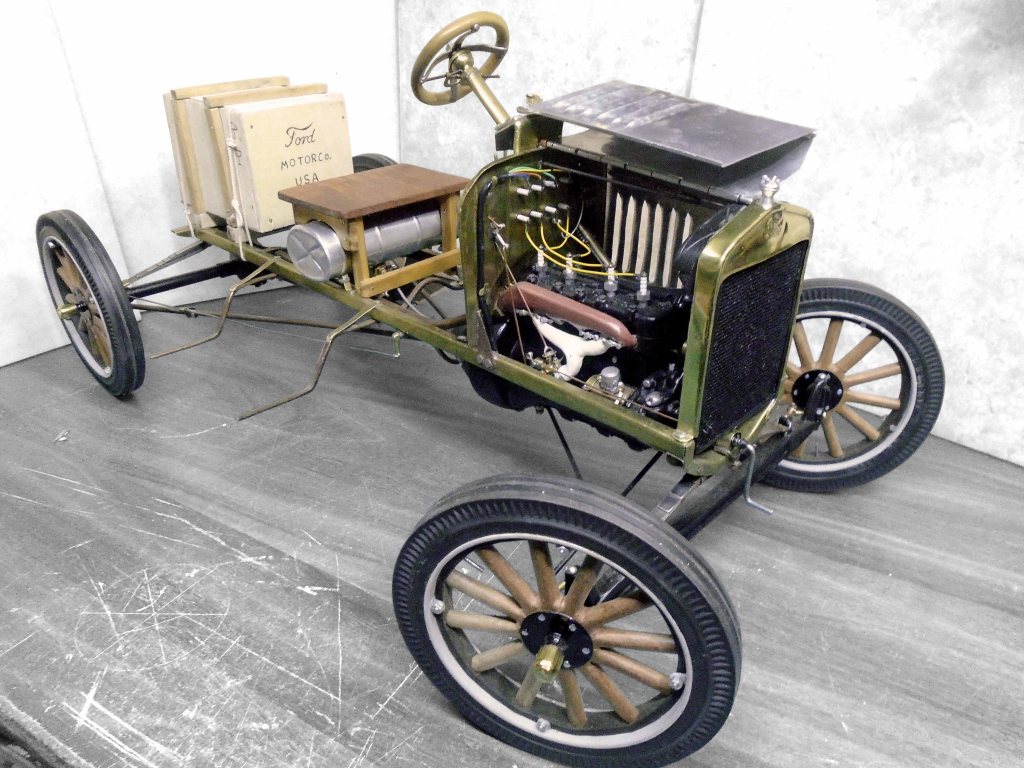

Capó instalado – Hood placed

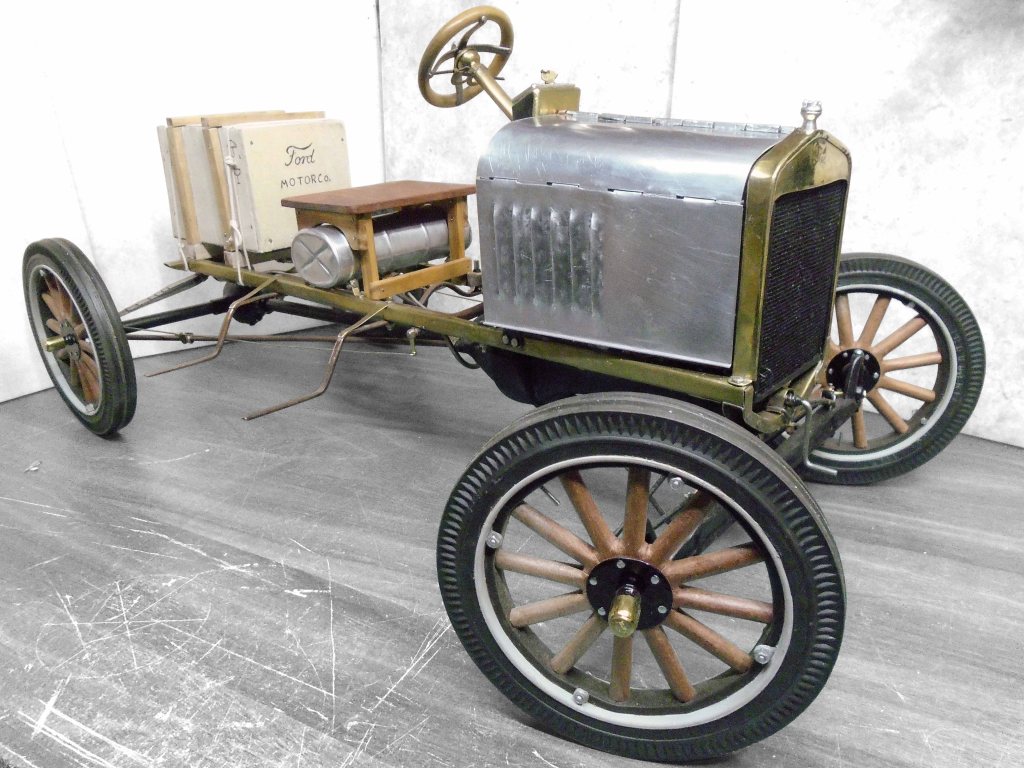

Capó instalado II – Hood placed II

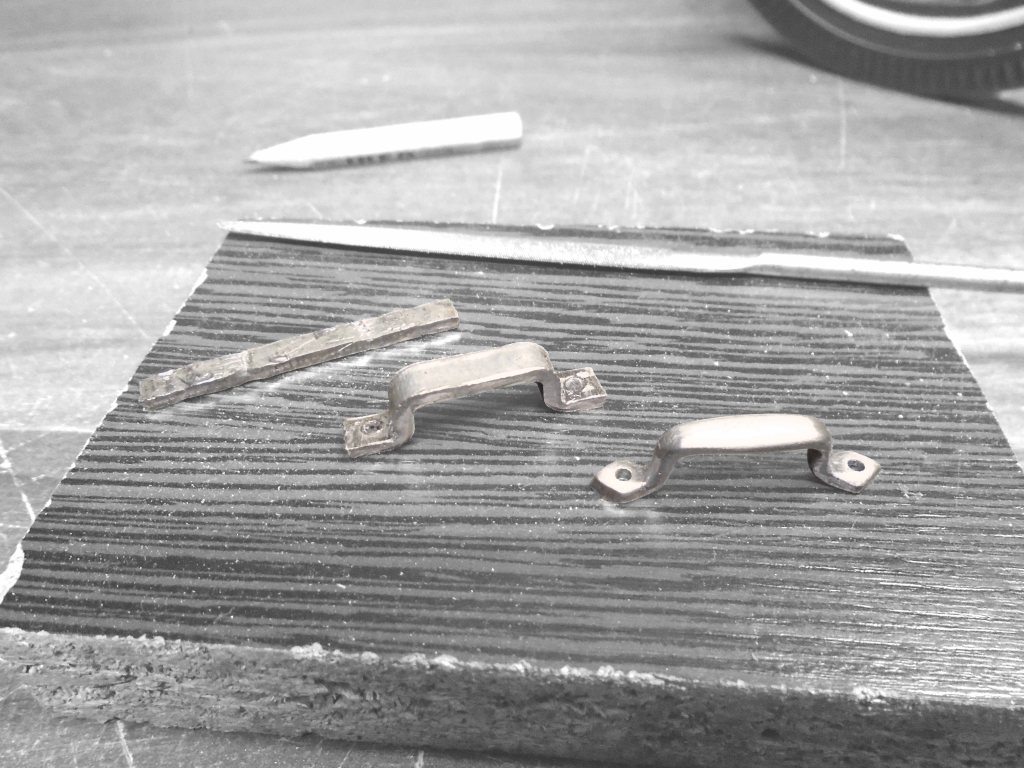

Manijas del capot en alumino. Aluminium hood handles

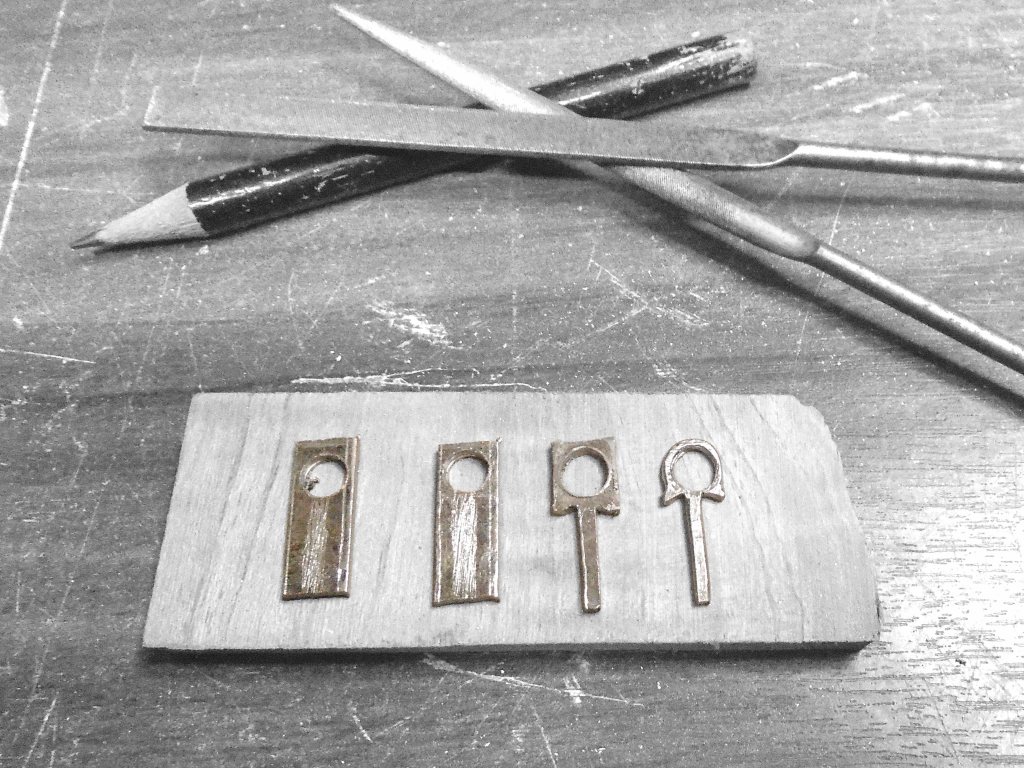

Clips de cierre del capot. Hood clips

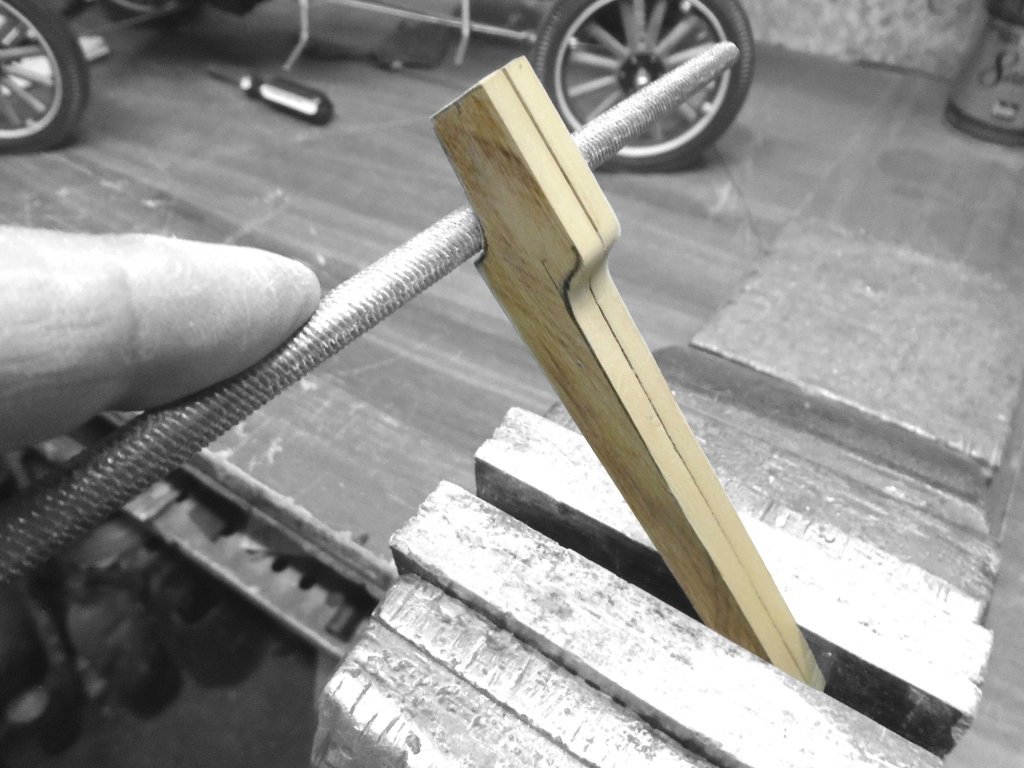

Base de cierre del capot. Hood shelf
Manijas del capot y base de cierre terminado. Hood handles and shelf finished

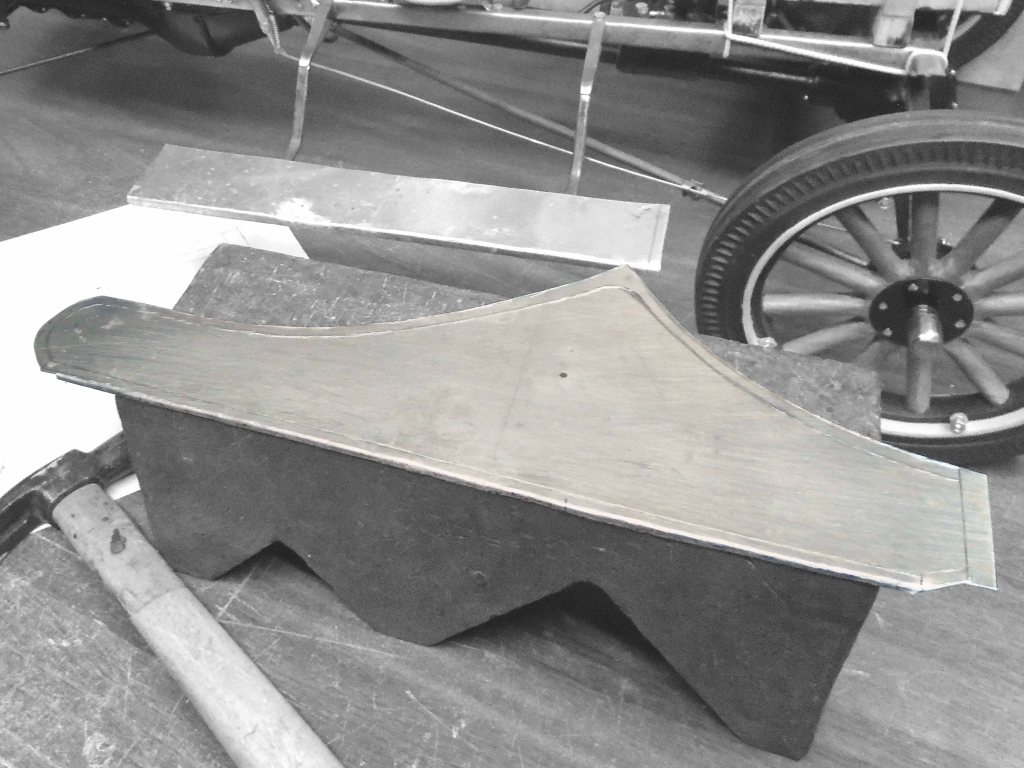

Determinando las medidas del guardabarro. Chapa de aluminio – Determining the fender size. Aluminium sheet

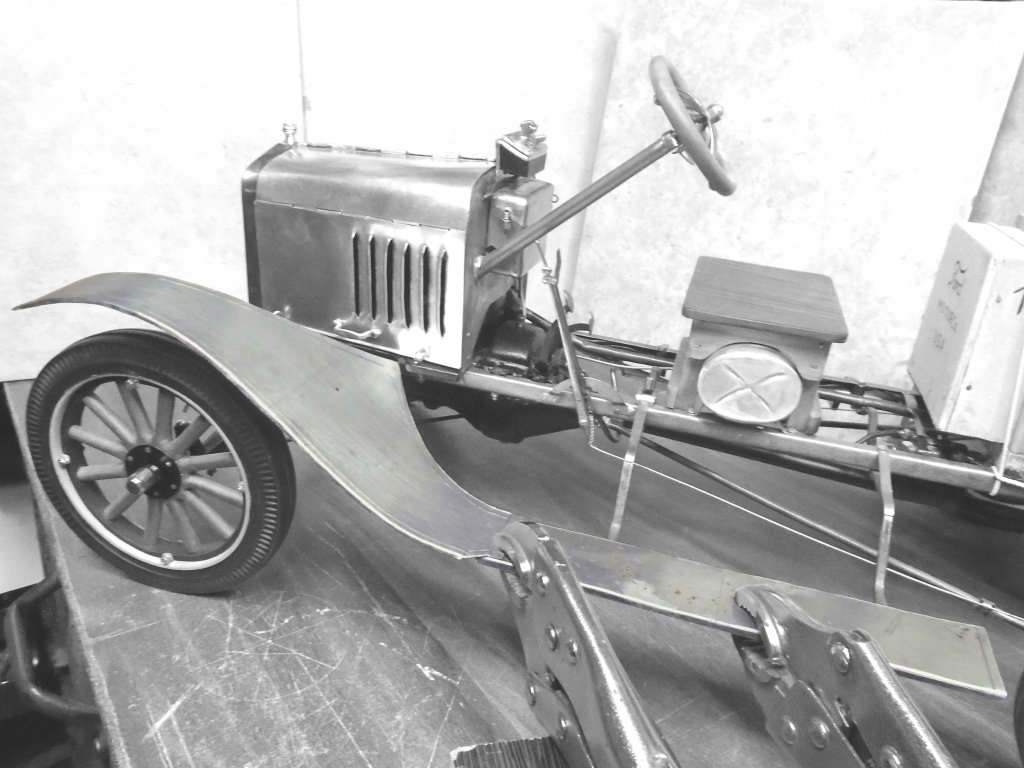

Probando la curva – Testing the curve

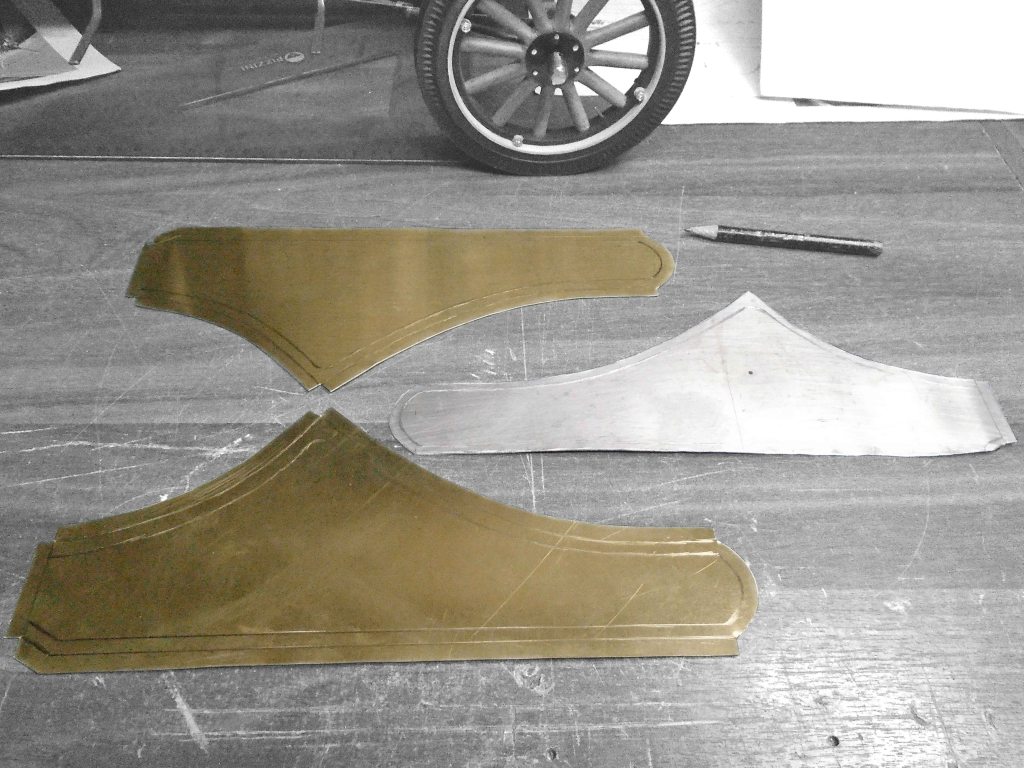

Transfiriendo medidas a una chapa de bronce – Transferring measurements to a piece of sheet brass
Marcando los guardabarros – Engraving the fenders

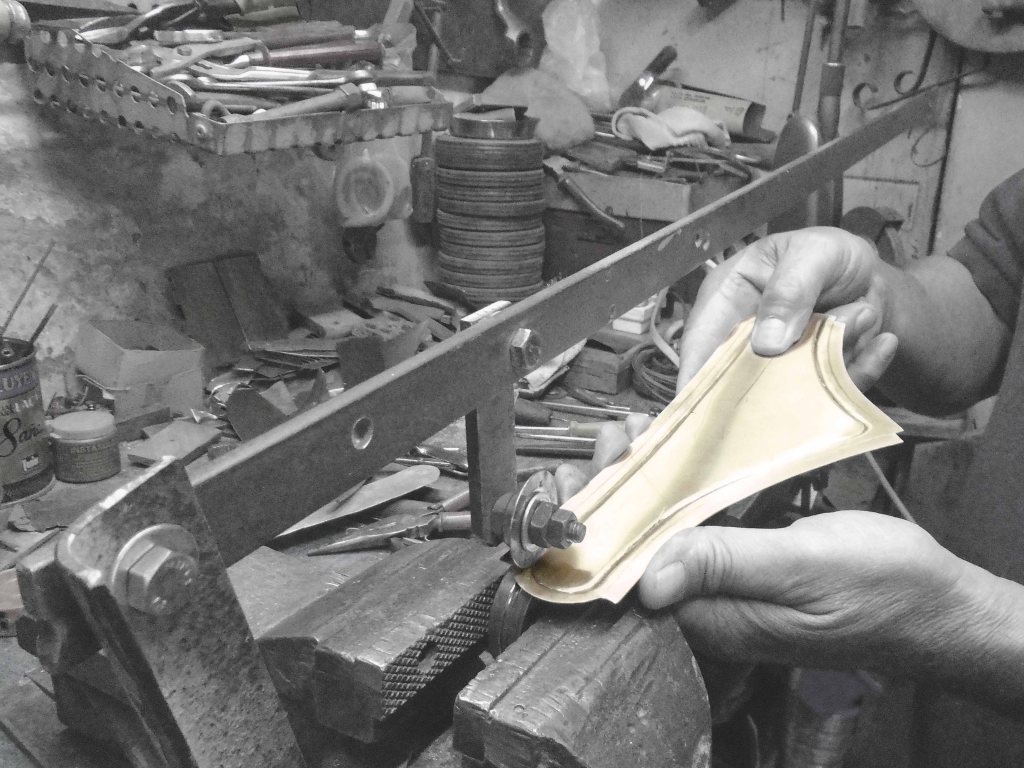

Trabajando con la «mini» rueda inglesa – Working with the «mini» english wheel

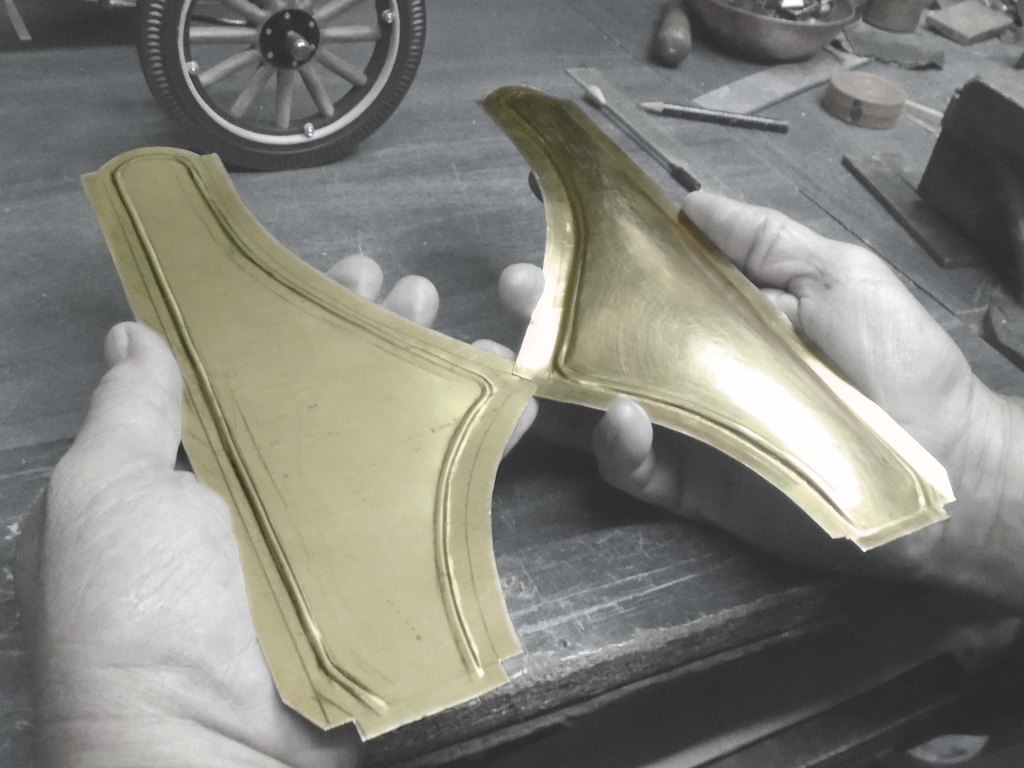

Guardabarro derecho. Combadura terminada – Right fender. Camber finished

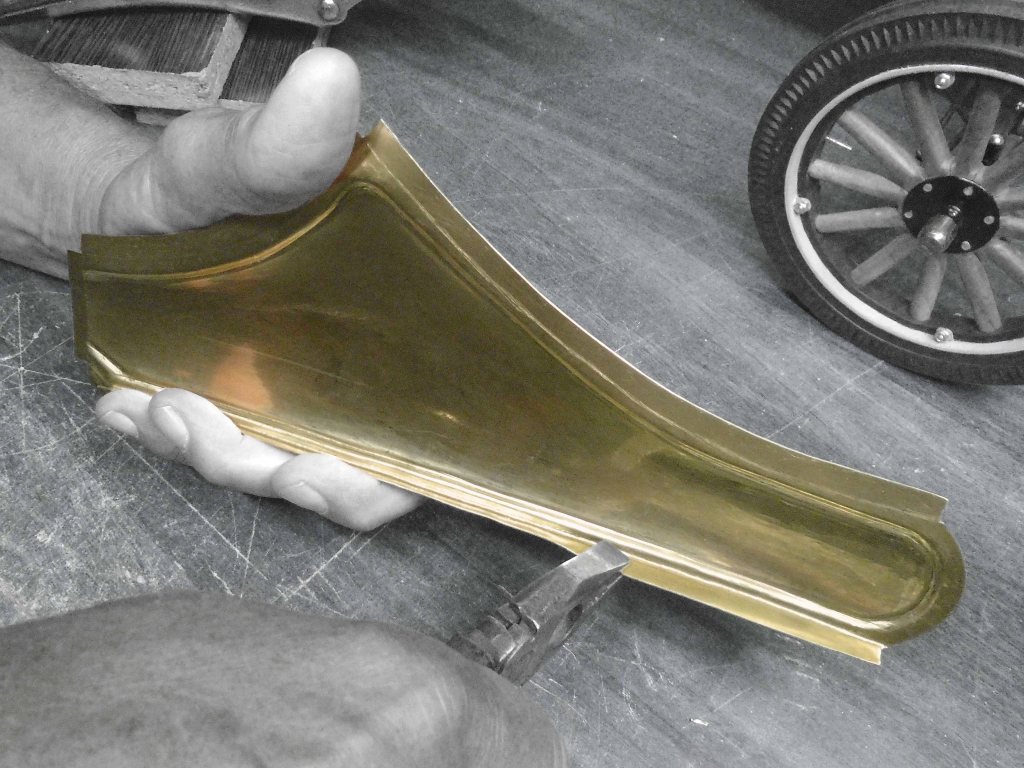

Doblando las pestañas – Bending the contour bead lines

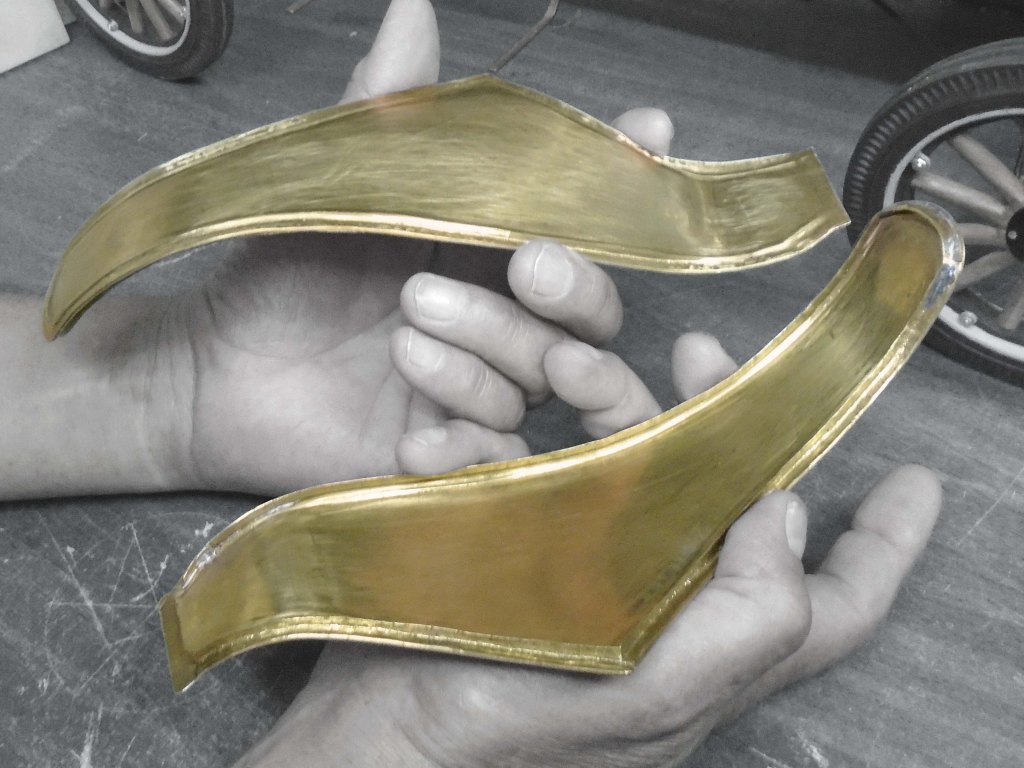

Guardabarros terminados- Fenders finished

1924 Ford Model T Roadster Pick-up

Escala / Scale  1:5
